5 CEDV

CEDV 是一種使用庫侖計數作為電量監測支柱的算法。CEDV 算法以數學方式將電芯電壓建模為電池 SOC、溫度和電流的函數。電池電壓模型用于校準滿電荷容量 (FCC)，而補償電池電壓用于放電結束警報以及當電量監測計報告 0% SOC 時的情形。此算法使用因電池而異的特定參數，這些參數可通過 GPCCEDV 工具收集。

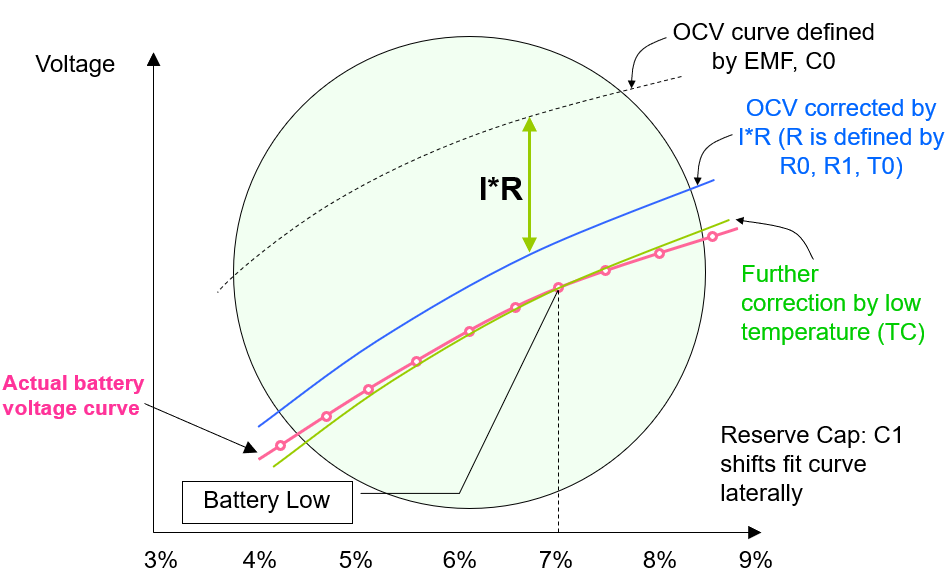

圖 5-1 是 CEDV 參數的直觀表示。參數 EMF 和 C0 定義了函數 OCV(SoC, T)。參數 R0、R1 和 T0 定義了 R(SoC, T)。R1 定義了 R(SoC) 依賴關系的斜率。R0 定義了 R 的幅度。T0 定義了 R(T) 依賴關系的斜率。

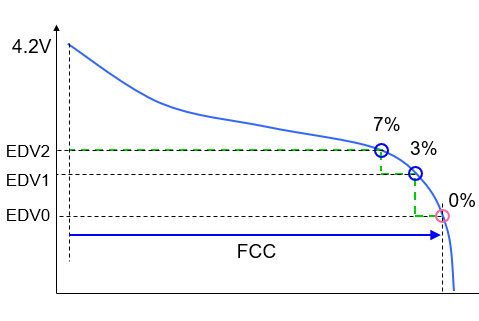

電量監測計在完全放電之前需要學習。因此，電量監測計設置了與給定的剩余容量百分比相對應的電壓閾值。這些參數是 EDV2、EDV1 和 EDV0，通常分別設置為 7%、3% 和 0%。這些參數在電池放電末期設置，因?yàn)檫@時不同 SOC 點之間的電壓差異更大，這使電壓讀數誤差可更大限度地減少 SOC 計算中的誤差。最后，僅在 EDV2 點學習溫度和放電速率變化后的新 FCC。因此，在放電結束之前，SOC 可能會突然下降，如果溫度低且放電速率高，有時可高達 50%。

CEDV 提高了電壓 + IR 校正算法的電量監測精度。CEDV 通過讀取電壓并在器件復位時將其與 10 點電壓表相關聯來估算電池的初始容量，從而改善庫侖計數。一些問題包括自放電會影響準確度，需要電池完全放電才能了解準確估算 SoH 和 SOC 所需的 FCC。

CEDV 能夠報告剩余運行時間。CEDV 還能夠在放電結束時報告 SoH 和剩余容量，而 SOC 能夠在放電結束時根據放電速率和溫度進行調整。但是，與電壓 + IR 校正不同，CEDV 無法以瓦時為單位報告剩余容量。CEDV 的缺點是電池的老化會導致電池的內部阻抗被低估，這會導致滿電荷容量出現 15% - 25% 的誤差，以及老化電池的 SOC 出現問題。
