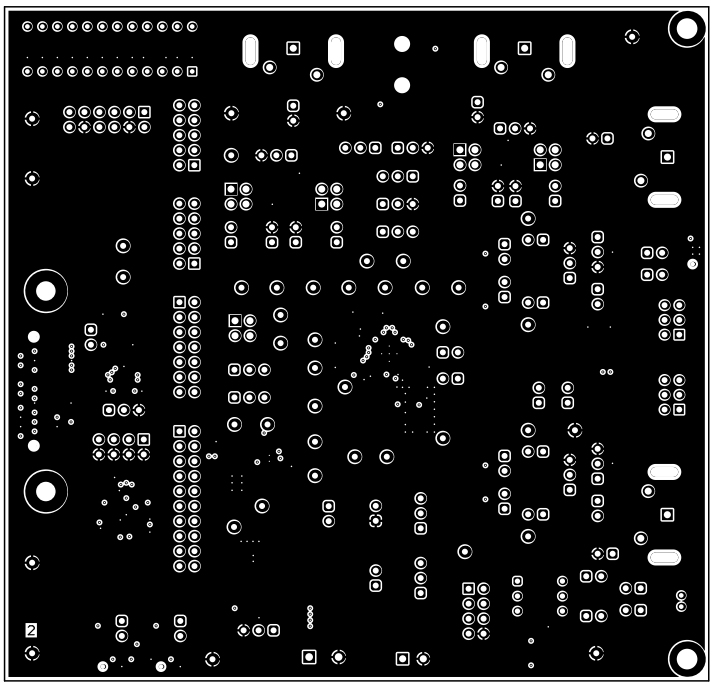

電路板布局布線包括頂部和底部絲印、頂層和底層布線、電源平面、2 個內(nèi)部布局布線和接地層。該布局適用于 TAC5412-Q1 和 TAC5411-Q1 EVM。
圖 4-5 TAC541x-Q1 EVM 頂部絲印
圖 4-7 TAC541x-Q1 EVM 電源層 1
圖 4-9 TAC541x-Q1 EVM 接地層 1
圖 4-11 TAC541x-Q1 EVM 信號層 1
圖 4-13 TAC541x-Q1 EVM 底層
圖 4-6 TAC541x-Q1 EVM 頂層
圖 4-8 TAC541x-Q1 EVM 電源層 2
圖 4-10 TAC541x-Q1 EVM 接地層 2
圖 4-12 TAC541x-Q1 EVM 信號層 2
圖 4-14 TAC541x-Q1 EVM 底部絲印
