3.3.2 使用低通濾波器處理溫漂
圖 3-3 所示為隨著環境溫度和 PIR 傳感器體溫波動，PIR 信號隨時間變化的情況。此處不存在運動檢測事件，只有信號漂移。在軟件中會對采集的數據樣本應用數字低通移動平均濾波器。基于這個移動平均濾波器可對 DAC 進行調整以補償隨著時間推移的這種基線趨勢，這樣會消除信號的大部分直流分量。如此，便可通過 MSPM0 的 12 位 ADC 實現更高的動態范圍，因?yàn)樗鼤?huì)主動對信號鏈的環境溫度進行補償，使信號始終處于 ADC 測量范圍內的中間位置。軟件可以使用 ADC 的讀數和當前 DAC 補償值來確定絕對數字輸出代碼。

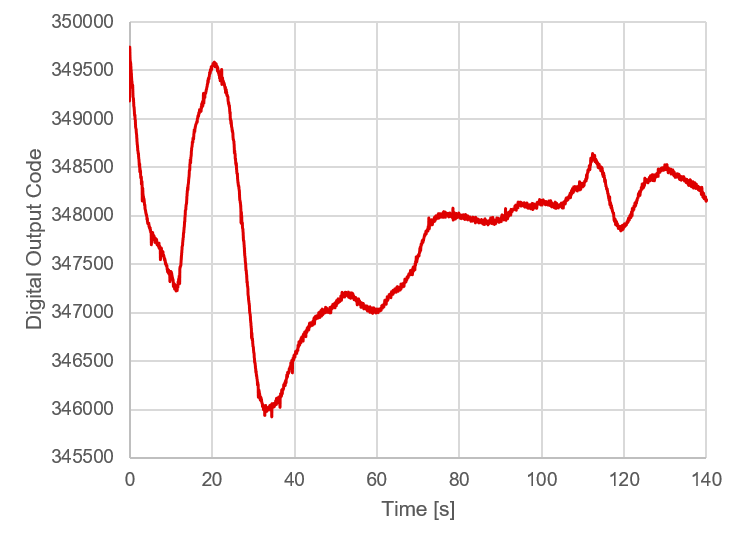

圖 3-3 PIR 傳感器信號隨時間的漂移
