4 演示 GUI

為了改進雙射線煙霧探測系統的評估效果，本應用手冊中包含了通過 TI GUI Composer 開發的圖形用戶界面 (GUI)。

TI GUI Composer 是一款用于快速開發客戶用戶界面以與目標應用交互的工具。有關 GUID 計算機的更多信息，請訪問 TI 開發人員專區。

要使用雙射線煙霧探測器演示 GUI，請按照以下步驟操作：

1. 訪問 TI 云工具庫。
2. 點擊 DualRaySmoke_FR2355_MSP_TPS Version 2.6.1 GUI。
3. 使用 UART 橋接器（例如 XDS110 或 LP-MSPM0L1306 LaunchPad? 中包含的反向通道 UART）將 PC 連接到 MSPM0 設計。
4. 選擇 9600 波特下的相應 COM 端口。
5. 從設備接收到數據后，GUI Composer 自動檢測硬件何時連接。

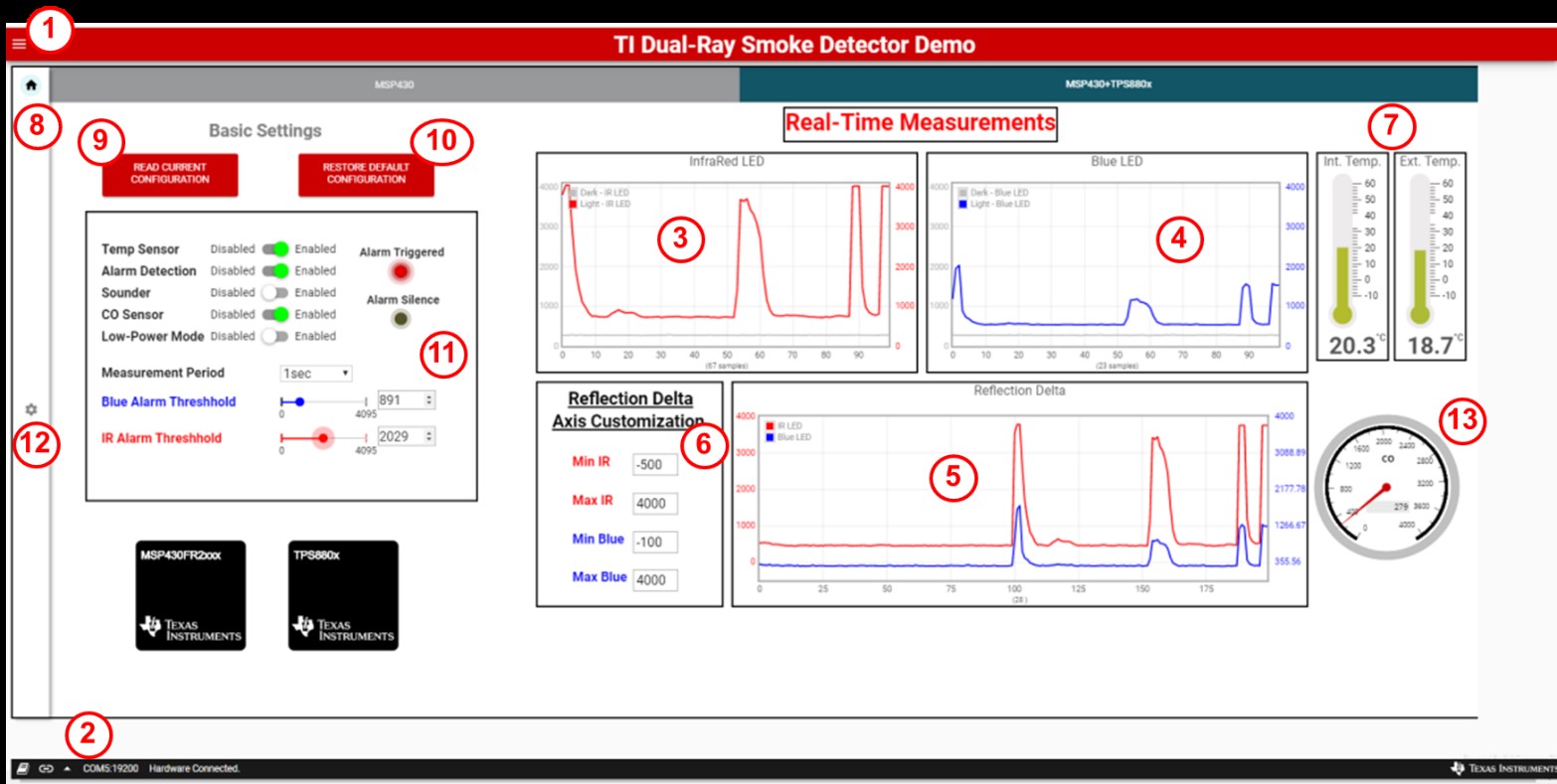

圖 4-1 和圖 4-2 展示了雙射線煙霧探測器演示 GUI 和功能：

GUI 中包含的功能包括：

1. 菜單：用于配置端口和波特率。
2. 連接狀態：顯示當前硬件連接和狀態。
3. 紅外 LED 圖：顯示紅外 LED 的實時 ADC 數據。暗 紅外 ADC 數據（紅外 LED 熄滅時的測量數據）以灰色顯示，而亮 紅外 ADC 光（紅外 LED 點亮時的測量數據）以紅色顯示。
4. 藍光 LED 圖：顯示藍光 LED 的實時數據，其中亮 數據以藍色顯示，而暗 數據以灰色顯示。
5. 反射增量圖：顯示藍光和紅外 LED 的暗 測量數據和亮 測量數據之間的差異。通過繪制這些增量圖，可輕松評估侵入式物質對系統的影響。
6. 反射增量軸自定義：調整反射增量圖的軸。
7. 溫度傳感器：顯示使用 MCU 內部傳感器和外部 LMT84 溫度傳感器測量的溫度。
8. 選擇“Basic Settings”窗口（默認）。
9. “Read Current Configuration”按鈕：按下此按鈕可使用器件的當前配置更新 GUI。
10. “Restore Default Configuration”按鈕：按下此按鈕可恢復設備的默認配置。
11. “Basic Settings”面板，包括：
    1. Temp Sensor：啟用或禁用溫度傳感器的讀取。
    2. Alarm Detection：啟用或禁用警報檢測功能。禁用以在不必觸發警報的情況下進行測量。
    3. Sounder：啟用或禁用喇叭或發聲器。
    4. CO Sensor：啟用或禁用 CO 傳感器測量。
    5. Low-Power Mode：啟用或禁用低功耗模式以進行電源電流測量。啟用模式會停止 UART 對 GUI 的寫入。
    6. Alarm Triggered LED：顯示警報是否已激活。
    7. Alarm Silence LED：顯示警報是否已通過靜音按鈕靜音。
    8. 采樣周期：調整 AFE 測量的周期。
    9. 藍色/紅色警報閾值：調整藍光/紅外 LED 反射增量觸發警報的閾值。

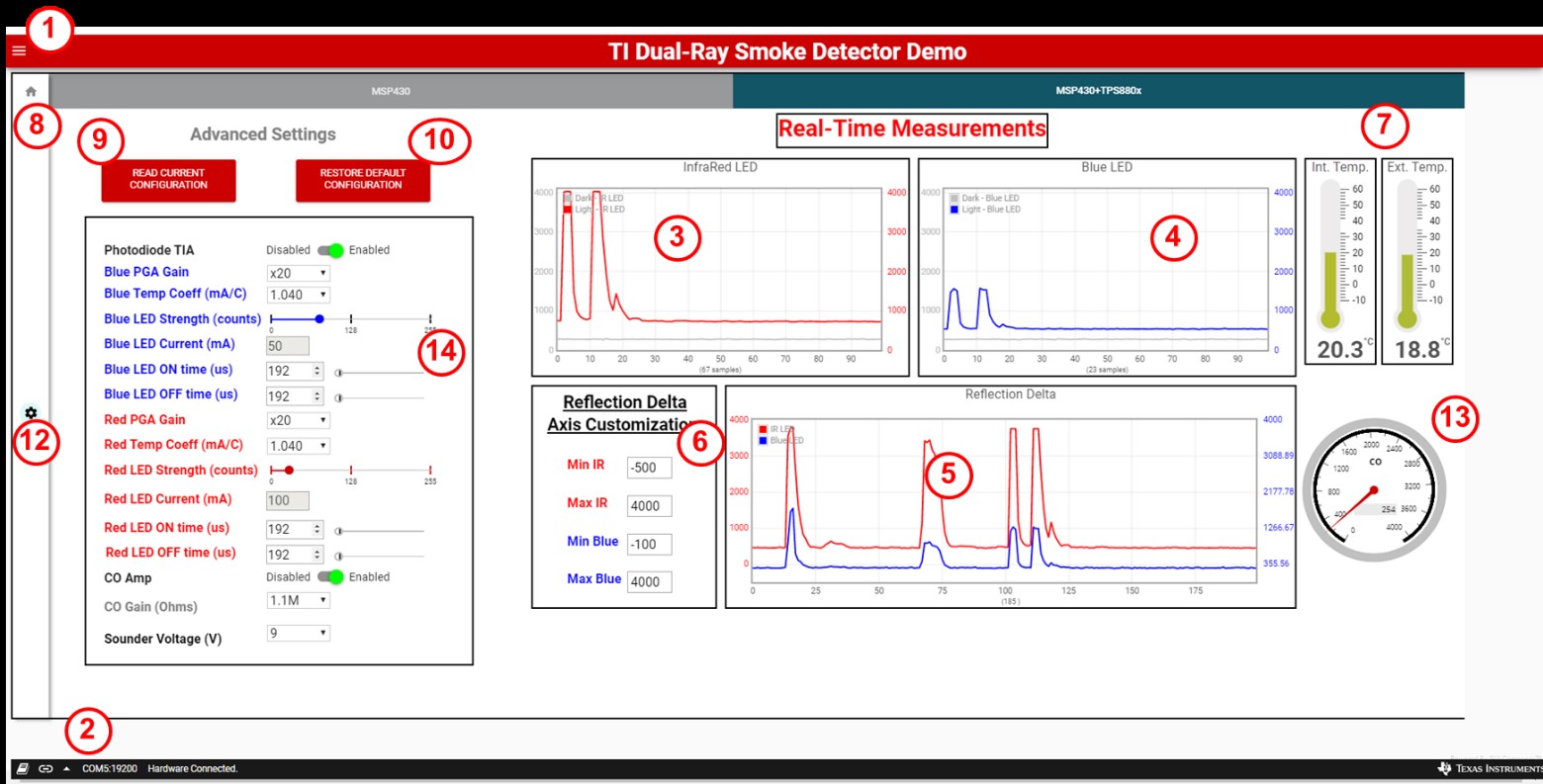

12. “Advanced Settings”選項卡：選擇以查看圖 4-2 中所示的高級設置。
13. CO 傳感器：以模擬儀表盤和數字顯示形式和十進制格式顯示 CO 信號鏈輸出的 ADC 結果。可以使用電路板上所裝傳感器提供的校準代碼將 ADC 結果轉換為 PPM 電平。
14. “Advanced Settings”面板，包括：
    1. Photodiode TIA：啟用或禁用 TPS8802 光電接收器。
    2. Blue PGA Gain/Red PGA Gain：調整測量每個 LED 時的 PGA 增益。
    3. Blue LED Strength/Red LED Strength：調整每個 LED 的驅動強度。
    4. Blue LED current/Red LED current：用 CSx 檢測電壓除以 CSx 電阻值所得的 ADC 測量結果。為由 LED 強度滑塊設置的 LED 電流驅動提供反饋。
    5. Blue LED On time/Blue LED Off time/Red LED On time/Red LED Off time：設置光電接收器輸出穩定所需的時間與進行測量所需的時間之和。
    6. CO Amp：啟用或禁用 TPS8802 中的 CO 放大器。
    7. CO Gain：設置 TPS8802 中 CO 放大器電路的增益。
    8. Sounder Voltage：在警報激活時設置 TPS8802 升壓轉換器的輸出電壓。
