2 D-CAP3 控制模式概述

D-CAP 系列控制方案具有瞬態性能快、外部元件少、成本低、設計尺寸小等特點，廣泛應用于筆記本電腦、服務器、交換機和 WiFi-AP 等各種電子系統。

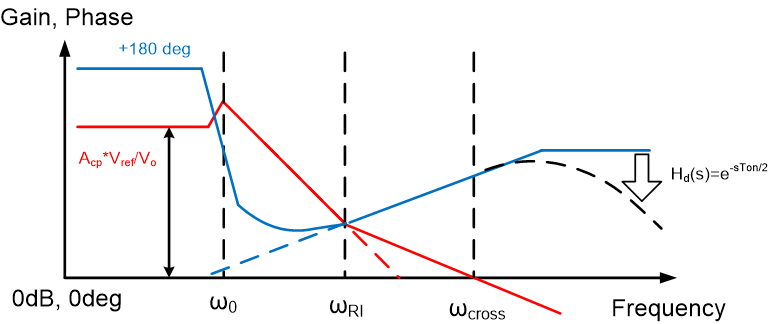

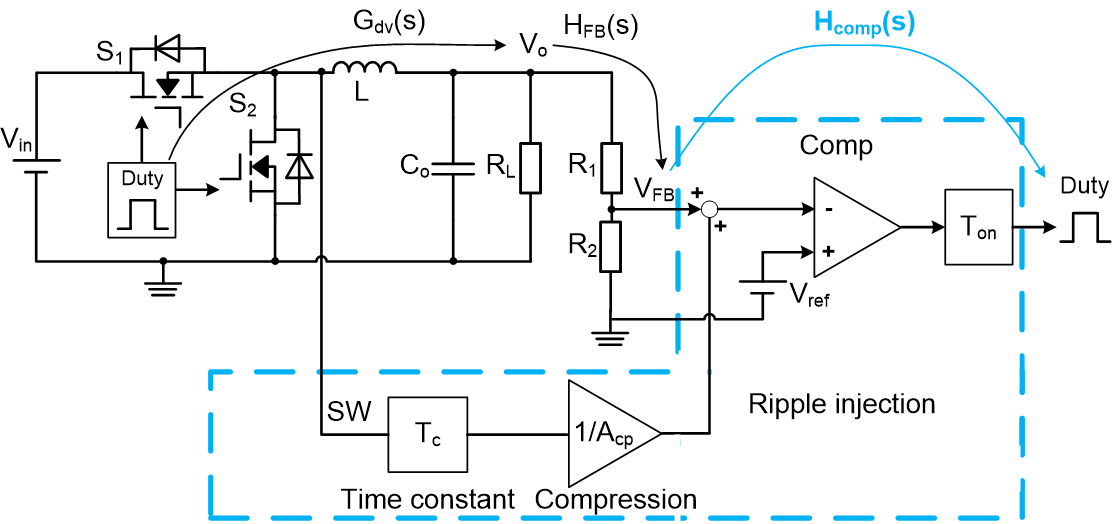

采用 D-CAP2? 控制方案的降壓轉換器示意圖如圖 2-1 所示。D-CAP2 轉換器的開環傳遞函數波特圖如圖 5-6 所示。

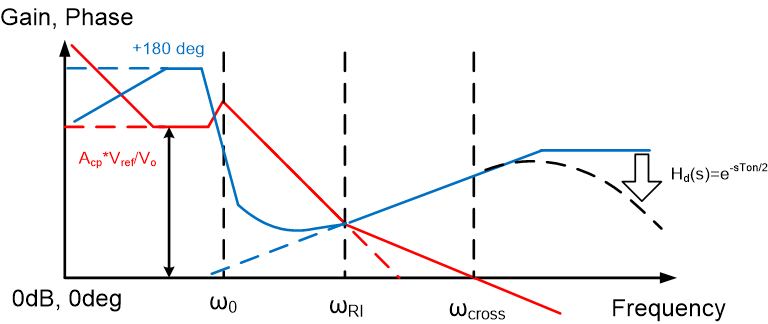

D-CAP3 控制模式是恒定導通時間控制模式的一種變體，在該模式下，環路比較器監測來自反饋電壓、基準電壓和仿真電流斜坡電壓的輸入，以仿真紋波，從而生成導通脈沖。為了提高輸出電壓的直流精度，建議采用 D-CAP3 并將其廣泛應用于 TI 的當前產品中。與 D-CAP2 相比，D-CAP3 中的直流誤差校正性能進一步提高。通過在低頻范圍添加額外的極點和零點，可增加低頻范圍的增益，從而提高直流誤差校正能力。但中頻和高頻下的增益和相位特性與 D-CAP2 轉換器幾乎相同。開環傳遞函數的波特圖如圖 2-3 所示。D-CAP2 和 D-CAP3 轉換器的穩定性分析和設計 - 第 1 部分：如何選擇輸出電容器 應用手冊提供了 D-CAP2 和 D-CAP3 轉換器的穩定性分析和設計。
