3 時序控制

必須在受控例程中為 PA 上電和斷電，從而防止在施加 V_DRAIN 后 V_GS 電壓過高。這種狀態會導致 PA 在飽和模式下運行，可能會對 PA 或其所在的電路板造成熱損壞。需執行以下步驟，為 PA 上電：

1. 首先，對 PA 施加 V_GS 信號。V_GS 電壓必須轉換為 V_GS 夾斷電壓或更低電壓。這可確保在施加 V_DRAIN 電壓時，柵極已處于低電平。
2. 接下來，啟用漏極電壓電源并允許將 V_DRAIN 充電至標稱值（例如，50V）。由于 V_GS 等于夾斷電壓，因此 I_DS 必須為最小值。
3. 施加 V_DRAIN 后，增大 V_GS 偏置電壓，以便設置所需的 PA 功率輸出。
4. 最后，啟用射頻信號。這樣，PA 即可發送信號。

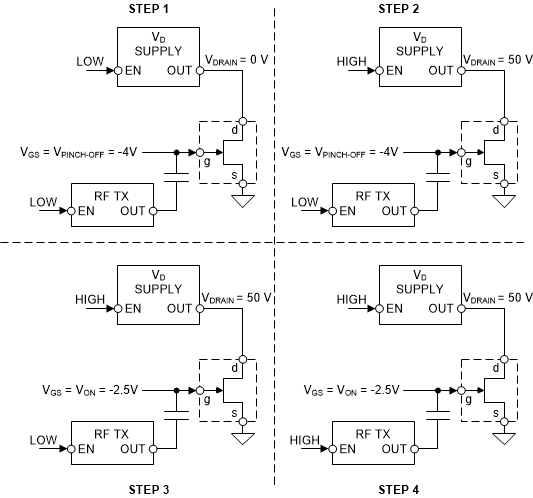

圖 3-1 GaN 電源時序

通過倒序執行上電步驟即可安全關斷 PA。

1. 禁用來自 PA 的射頻信號。
2. 將 V_GS 電壓降至夾斷電壓值，從而消除 PA 的功率輸出。
3. 通過向漏極電源發送禁用信號來禁用 V_DRAIN 電壓。
4. 最后，由于 PA 被完全禁用，可允許 V_GS 電壓崩潰至接地。
