將 TPS7H4010-SEP 實施為反相降壓/升壓與降壓拓?fù)漕愃?。在降壓拓?fù)渲?，輸出的正連接連接到電感器，返回連接到集成電路 (IC) 接地。但是，在反相降壓/升壓配置中，IC 接地用作負輸出電壓，而原來的正輸出接地。反相降壓/升壓拓?fù)湓试S輸出電壓反相并且低于接地電壓，因為 Vin 通常以接地為基準，但在反相降壓/升壓拓?fù)渲校琕in 以 Vout 為基準。反相降壓/升壓中 TPS7H4010-SEP 的輸入電壓范圍為 3.5V 至 32V (+ Vout)，其中 Vout 為負值。由于輸入從 Vin 一直切換到 Vout 而不是接地，因此請記住為輸入選擇額定電壓足夠大的電容器。當從降壓轉換為反相降壓/升壓配置時，最大輸出電流會減小。對于此應用，3A 是經測試的最大電流，因為不建議超過 3A。圖 1-1 顯示了反相降壓/升壓拓?fù)涞脑韴D。

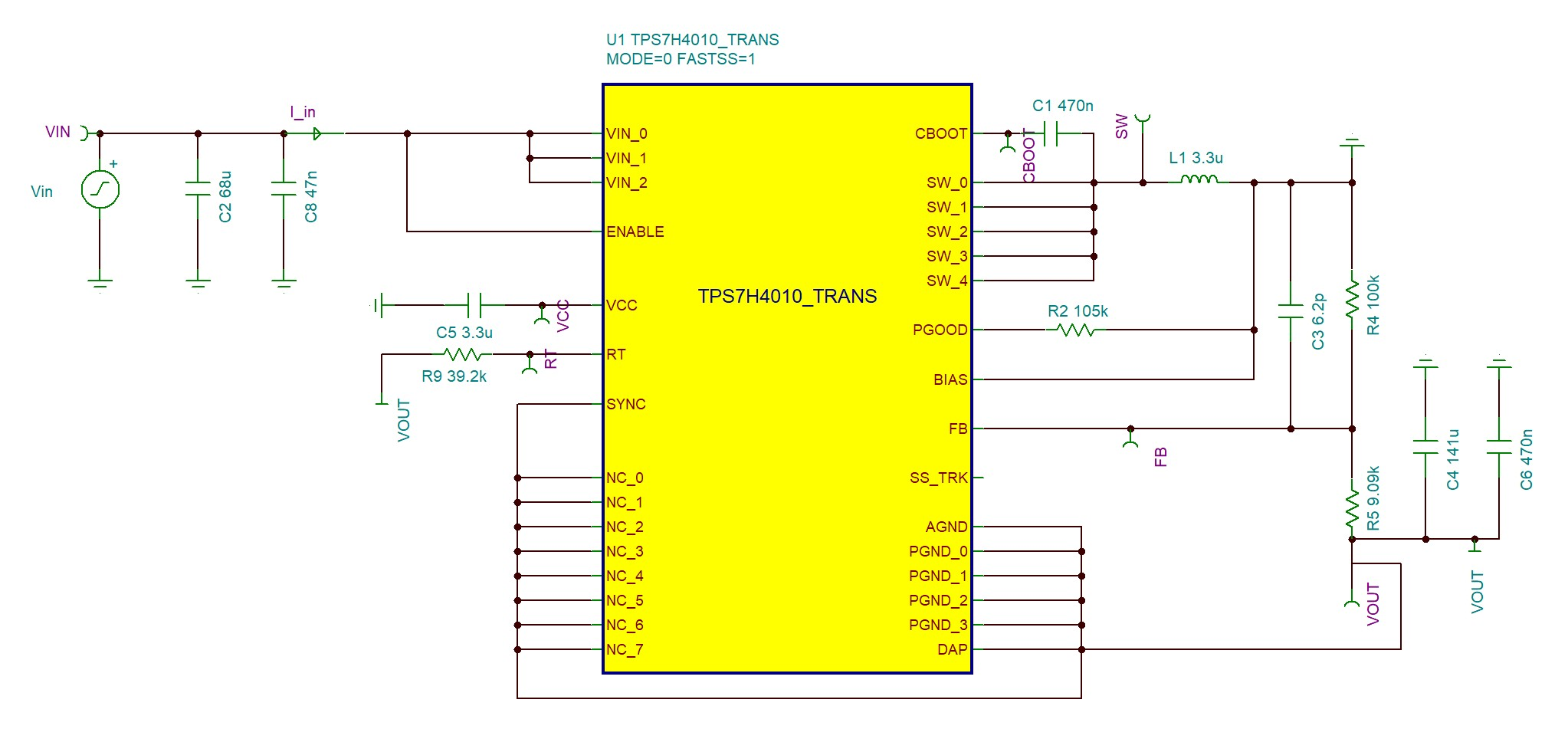

圖 1-1 TPS7H4010-SEP 反相降壓/升壓拓?fù)?/span>
