2 根源

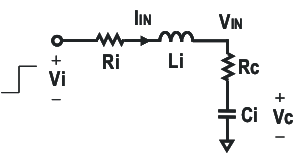

較長的電源適配器或電池電纜具有電阻和電感。電阻和電感由 Ri 和 Li 在圖 2-1 中建模。Rc 和 Ci 表示 IC 的電源或電池引腳之前的輸入電容和接地串聯電阻。

充電器輸入側電壓 V_IN 由以下數學模型給出。

其中，總阻抗 Rt 為

該公式給出了電容器 Ci 兩端的電壓：

以下幾個圖繪制了不同電容、電感和電阻值下 V_Ci 隨時間變化的情況。幾乎所有電源 IC 高電流引腳都具有一些外部電容 Ci。圖 2-2 表明較高的 CI 有助于抑制電壓尖峰，但不會消除電壓尖峰。圖 2-3 展示了輸入雜散電感 Li 對輸入電壓尖峰的影響，并確認電感較高的較長引線會導致更高的電壓尖峰和長時間的振鈴。如圖 2-4 所示，抑制電壓振鈴的唯一方法是將串聯電阻 Ri 添加到 Ci（bq24753A 具有低 Iq 和系統功率選擇器的主機控制鋰離子和鋰聚合物電池充電器）。
