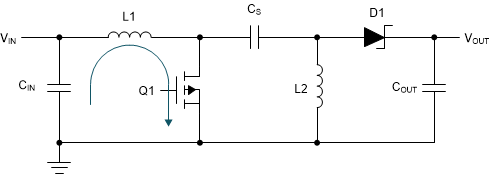

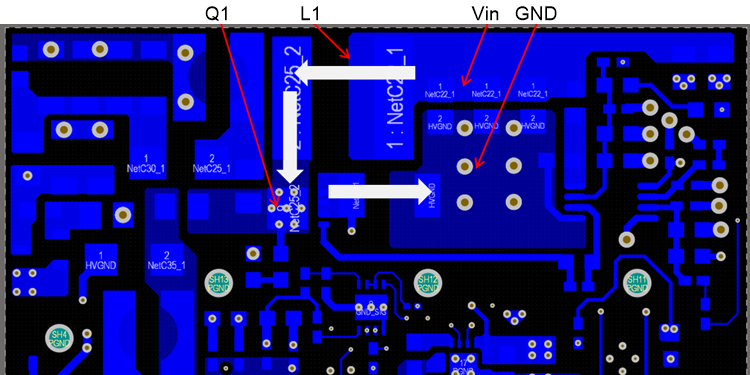

SEPIC 中的布局非常關鍵。在進行設計時,最重要的規則是降低大電流開關環路中的噪聲,如圖 5-1 所示。電流從輸入電源流向初級電感器并流經 MOSFET。為了更大限度地減小開關電流引起的電勢,需要盡可能降低該環路的寄生電感。元件(初級電感器、輸入電解電容器和 FET)必須盡可能彼此靠近放置。該布局中使用了一個接地平面,所有信號都返回到該低阻抗平面,如圖 5-2 所示。如果高壓電路放置在傳感器附近,則可能需要進行屏蔽,以更大限度地減少來自高壓部分的輻射干擾的影響。
