ZHCACE3 March 2023 TPSM365R6
4 典型性能
圖 4-1 使用的基本原理圖
圖 4-3 效率與負載電流間的關系 (VIN = 24V)
圖 4-5 以 VIN = 24V、VOUT = –12V 啟動，無需電平轉換器即可實現預期性能
圖 4-7 VIN = 24V、VOUT = –12V 時負載瞬態響應，100mA 至 410mA
圖 4-9 VIN = 24V、VOUT = -12V、IOUT = 0mA 時的輸出電壓波紋

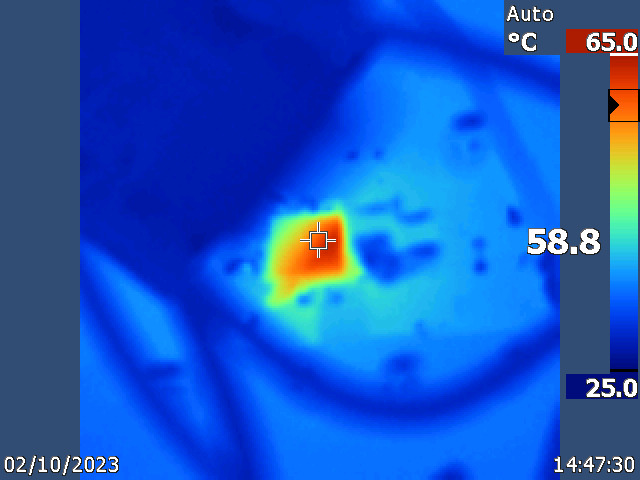

圖 4-11 VIN = 24V、VOUT = –5V、IOUT = 450mA 時的溫度響應
| DSGNR | 器件型號 | 說明 | 制造商 | 數量 |
|---|---|---|---|---|
| CIN | C3225X7R2A225K230AM | 2.2uF、100V、X7R、1210 | TDK | 1 |
| GRM188R72A104KA35J | 0.1uF、100V、X7R、0603 | MuRata | 1 | |
| CFF | CGA2B2C0G1H100D050BA | 10pF、50V、C0G/NP0、0402 | TDK | 1 |
| CBYP | C3225X7R2A225K230AB | 2.2uF、100V、X7R、1210 | TDK | 1 |
| CVCC | C1608X7R1C105K080AC | 1uF、16V、X7R、0603 | TDK | 1 |
| COUT | C3225X7R1E226M250AB | 22uF、25V、X7R、1210 | TDK | 2 |
圖 4-4 負載調節 (VIN = 24 V)
圖 4-6 以 VIN = 24V、VOUT = –12V 關斷，無需電平轉換器即可實現預期性能
圖 4-8 VIN = 24V、VOUT = –12V 時負載瞬態響應，0mA 至 410mA
圖 4-10 VIN = 24V、VOUT = -12V、IOUT = 410mA 時的輸出電壓波紋
圖 4-12 VIN = 24V、VOUT = –12V、IOUT = 410mA 時的溫度響應
