ZHCAC87A March 2021 – March 2022 ISO1540 , ISO1541 , ISO1640 , ISO1641 , ISO1642 , ISO1643 , ISO1644
1 什么是隔離式 I2C？
I2C 可幫助控制器與傳感器、數據轉換器和其他附近的集成電路 (IC) 進行通信。利用 TI 的 ISO1640 和 ISO1641 等與隔離式 I2C 兼容的信號隔離器，可以在物理距離較遠、在不同本地電壓電位下運行且需要隔離保護以確保正常運行或安全的系統中使用該協議。
當與隔離式電源一起使用時，TI 的數字隔離器可以保護敏感系統或需要針對大直流和交流電流、接地電位差和高壓事件提供保護的系統。盡管大多數數字隔離器件在一個方向上隔離信號以通過隔離柵進行通信，但 TI 的雙向信號隔離器可隔離 I2C 的雙向信號。如圖 1-1 所示，這些隔離器通過在內部組合兩個穿越業界極強的二氧化硅 (SiO2) 隔離柵的單向信號路徑來實現該功能。

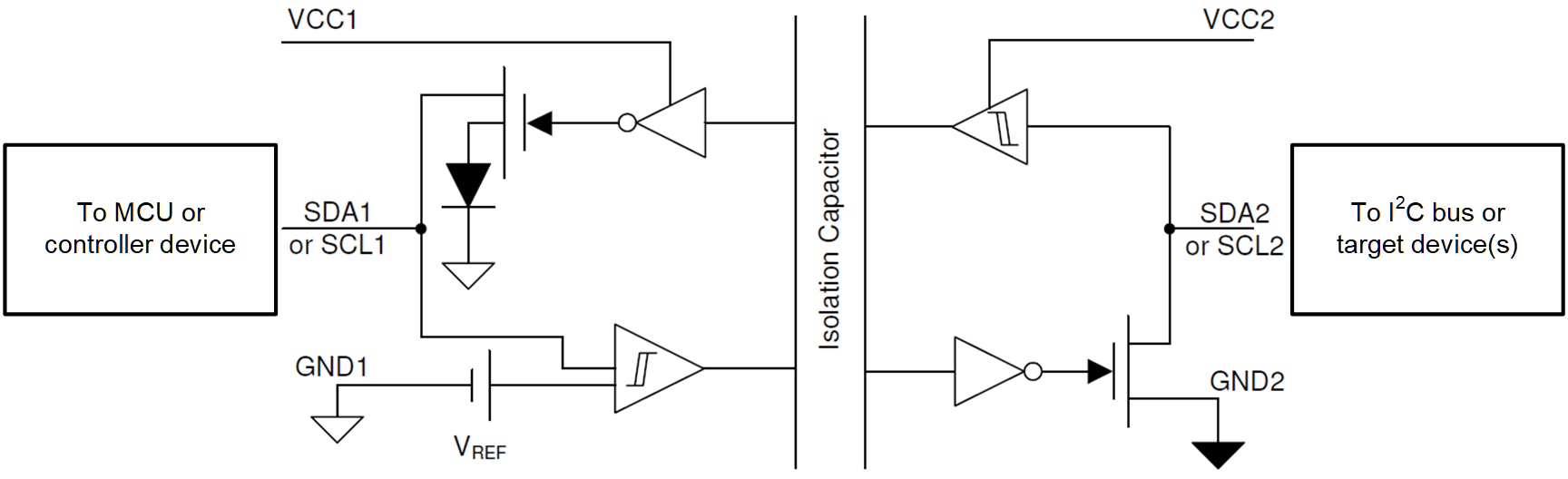

圖 1-1 雙向 I2C 隔離通道的簡化原理圖雙向通信是 I2C 的固有功能，使用具有集成雙向線路的隔離器具有以下優勢：分立元件數量少，尺寸小，系統范圍內的變化較小，以及對分立解決方案提供內置保護。
