必須快速關閉放電 MOSFET，尤其是在發生短路放電 (SCD) 故障時。MOSFET 導通時如果發生 SCD 故障，放電電流會增加到非常大的值，并觸發 SCD 保護，關閉放電 MOSFET。放電電流會快速下降，由于短路連接器和 PCB 布線的寄生電感，PACK+ 上會產生顯著的負電壓。PACK+ 上的負電壓可阻止電流流入齊納二極管 D30 的陰極并使 Q49 關斷，從而減慢放電 MOSFET 的關斷過程。二極管 D37 是限制最大負電壓所必需的。考慮到放電電流可能很大，D37 正向電壓可能會達到放電 MOSFET 的柵極-源極閾值電壓 (Vgs_th)，因此添加了 Q48、R171、D34、R174、D36 和 R173，以便為放電 MOSFET 的輸入電容 (Ciss) 提供另一條放電路徑，加快關斷過程。當 Q48 由于 PACK 上的負電壓而導通時，放電 MOSFET 的 Ciss 通過 Q48 和 R171 放電。為了確保電路正常工作，在放電 MOSFET 的柵極-源極電壓達到放電 MOSFET 的 Vgs_th 之前，Q48 必須導通，考慮將 R174、R173 和 D36 作為分壓器。在 PACK 側進行反向電壓測試時，為了確保放電 MOSFET 處于關閉狀態，也需要滿足此條件。當 PACK 具有正常高電壓時，D36 可消除漏電流，當 PACK 側具有超高的負電壓時，R173 會限制電流，從而保護 D34 和 Q48。

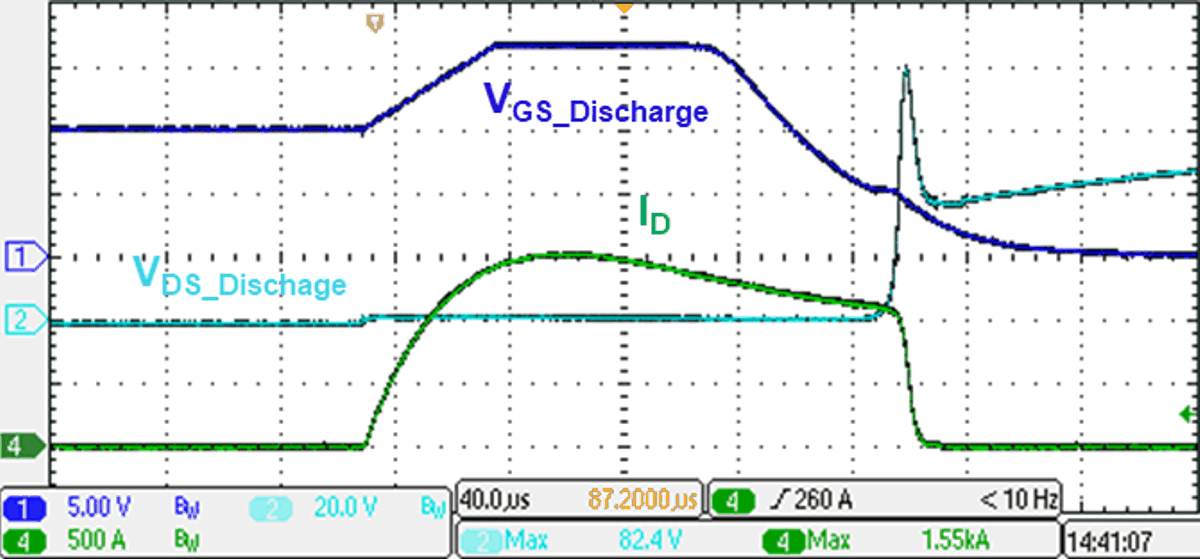

圖 3-2 TIDA-010247 SCD 保護

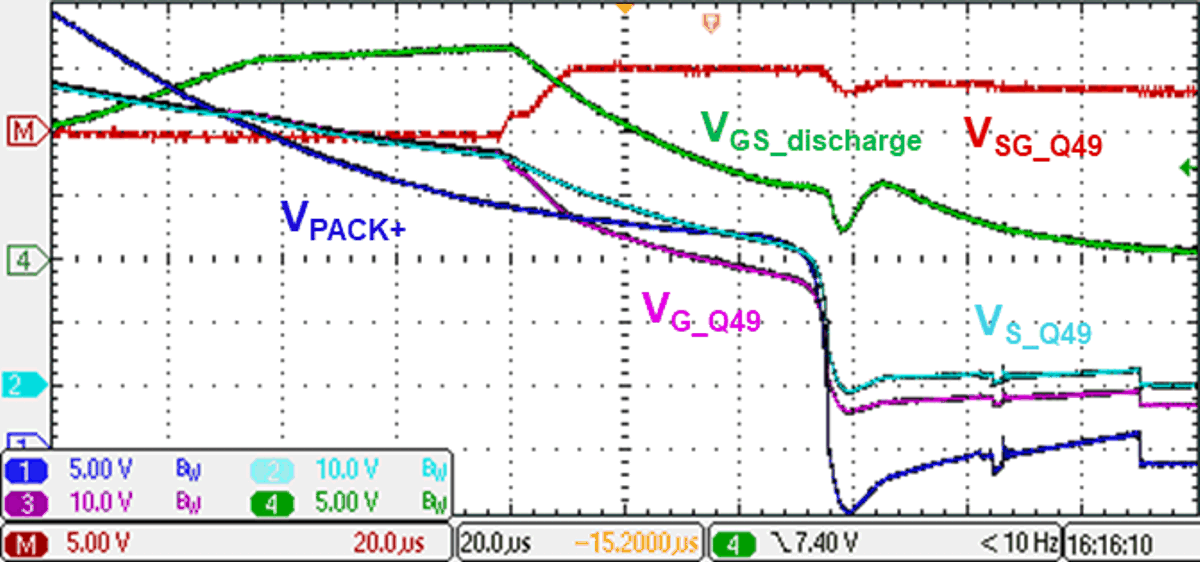

圖 3-3 在 Q49 處于 SCD 狀態時關閉放電 MOSFET

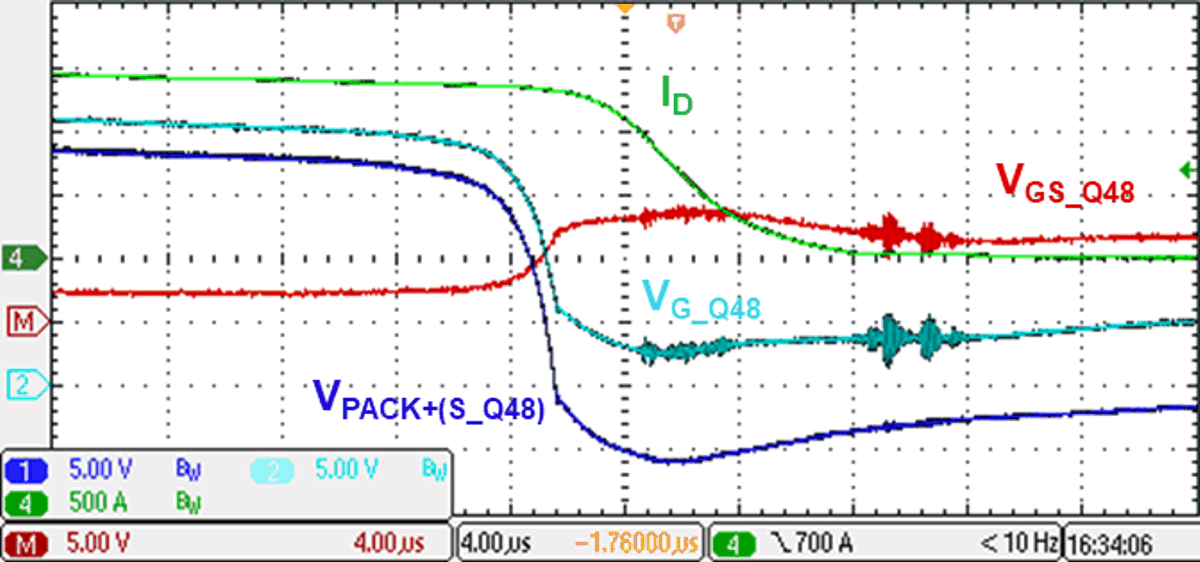

圖 3-4 在 Q48 處于 SCD 狀態時關閉放電 MOSFET
