ZHCAC31 January 2023 TPS62870-Q1 , TPS62871-Q1 , TPS62872-Q1 , TPS62873-Q1

2 配置

為了進行本應用手冊中的比較，在單級轉換器設計中使用 TPS62873EVM-143 進行測量，而在雙轉換器設計中使用 TPS62873EVM-144 進行測量。兩個電路均配置為在 0.75V 電壓下提供 12A 負載。這些電路還配置為在 1μs 內支持 4.5A 至 12A 的快速負載瞬態，從而實現小于 3.3%的輸出電壓偏差。

TPS62873EVM-143 已針對該規格進行配置，因此無需修改測量值。該器件使用了默認配置。#FIG_VG2_1KY_WVB 所示為原理圖的關鍵元件概覽，BOM 的詳細信息在表 2-1 中列出。

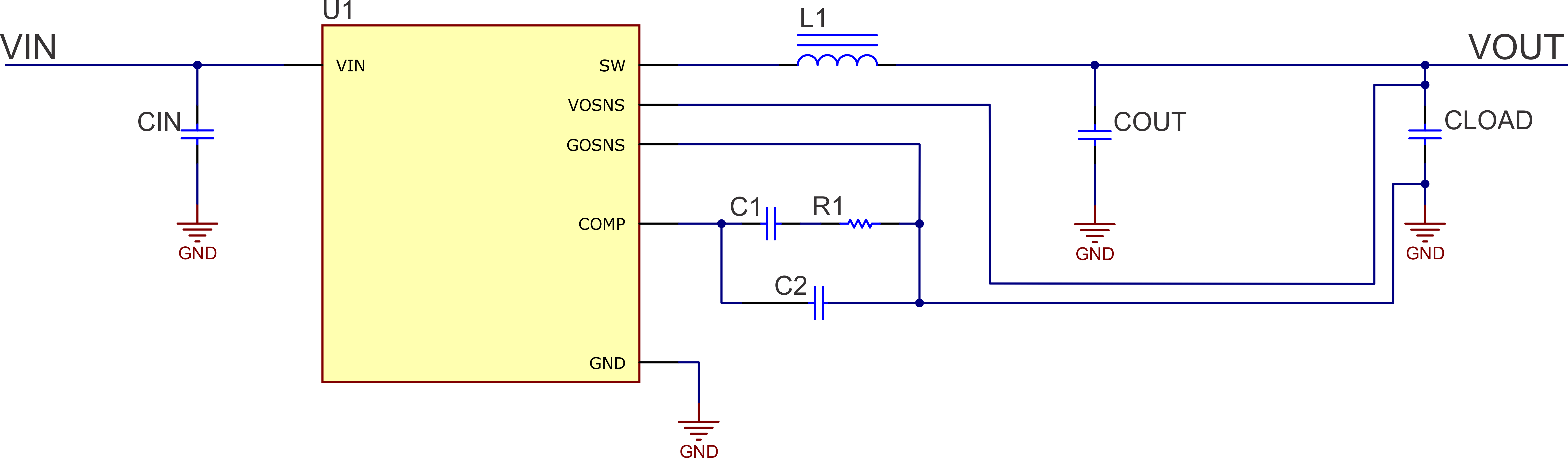

圖 2-1 單轉換器原理圖

表 2-1 單轉換器 BOM

參考	數量	值	說明	尺寸	產品型號
CIN	2	0.47μF	陶瓷電容器，10V，X7S	0402	GCM155C71A474KE36D
	2	2.2μF	陶瓷電容器，10V，X7S	0603	CGA3E3X7S1A225K080AB
	2	10μF	陶瓷電容器，10V，X7R	0805	GCM21BR71A106KE22
U1	1		具有 I2C 接口、遙感和堆疊功能的 2.7V 至 6V 輸入、12A 快速瞬態同步降壓轉換器	WQFN-FCRLF16	TPS62872QWRXSRQ1
L1	1	110nH	電感器	4.0 × 4.0 × 2.0 mm	XGL4020-111MEC
C1	1	1800pF	陶瓷電容器，50V，X7R	0402
R1	1	2.43kΩ	電阻器 1%，0.1W	0402
C2	1	10pF	陶瓷電容器，50V，COG/NPO	0402
COUT	2	0.47μF	陶瓷電容器，10V，X7S	0402	GCM155C71A474KE36D
COUT	2	22μF	陶瓷電容器，10V，X7R	1206	GCM31CR71A226KE02
CLOAD	2	47μF	陶瓷電容器，6.3V，X7R	1210	GCM32ER70J476ME19L
	2	100μF	陶瓷電容器，6.3V，X5R	1210	GRT32ER60J107ME13L
	2	0.47μF	陶瓷電容器，10V，X7S	0402	GCM155C71A474KE36D

默認情況下，TPS62873EVM-144 的輸出電流配置為 30A。對于本應用手冊的測量，TPS62873 器件更改為同一器件系列中額定電流較低的 TPS62870 器件。由于電感器的額定電流可以更低，電感器也可以更小，因此使用 VCTA32252E-R11 替換更大的 XGL4020-110。通過這種修改，堆疊中兩個電感器所需的 PCB 面積與單轉換器設計中單個電感器所需的面積大致相同。負載側電容器組中的電容器數量也少于默認組裝，旨在支持更高的輸出電流，采用與 TPS62873EVM-143 上所用的相同配置。#FIG_DW2_CKY_WVB 展示了雙轉換器原理圖的關鍵元件概述。BOM 的詳細信息列在表 2-2 中。

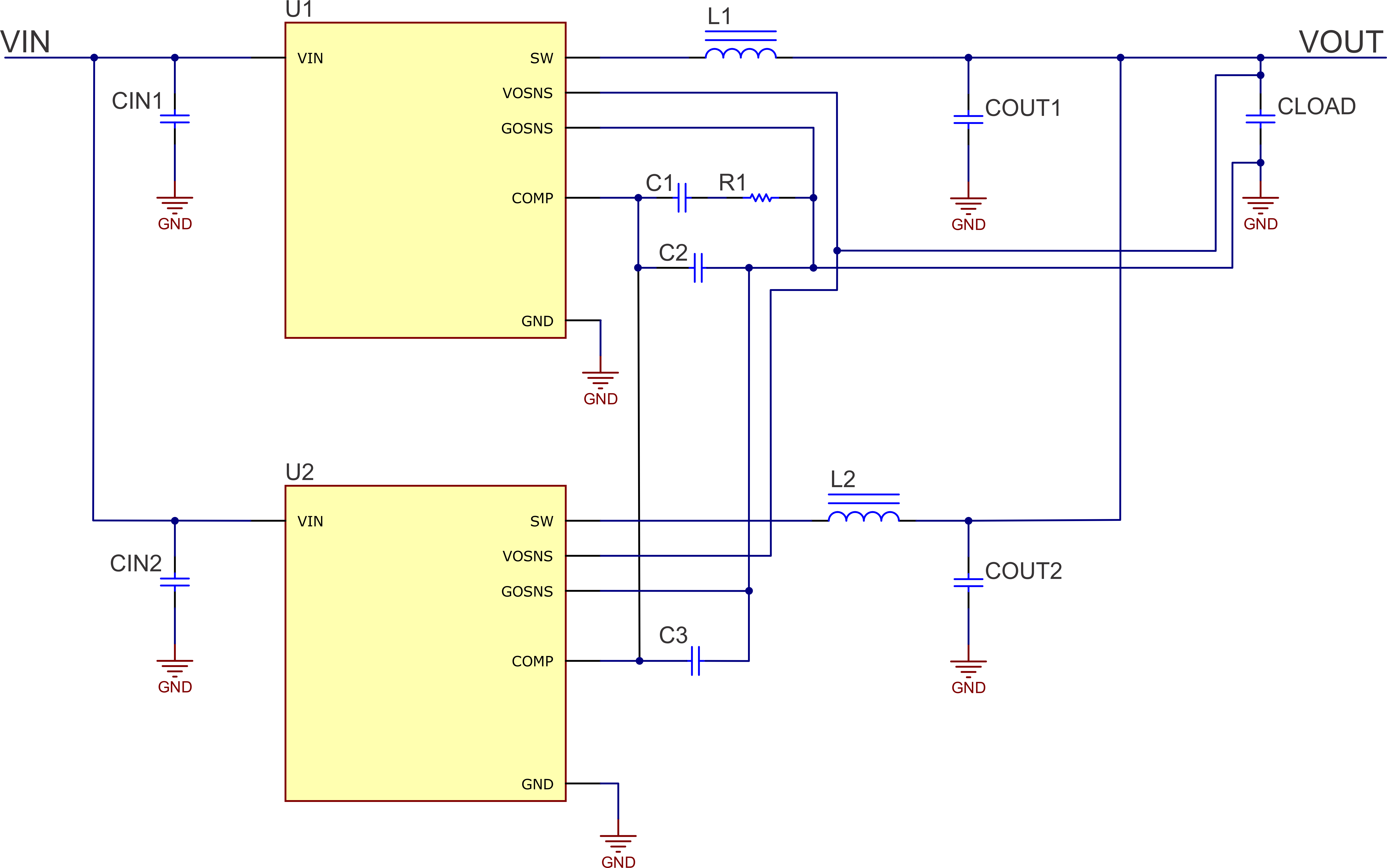

圖 2-2 雙轉換器原理圖

表 2-2 雙轉換器 BOM

參考	數量	值	說明	尺寸	產品型號
CIN1、CIN2	2 × 2	0.47μF	陶瓷電容器，10V，X7S	0402	GCM155C71A474KE36D
	2 × 2	2.2μF	陶瓷電容器，10V，X7S	0603	CGA3E3X7S1A225K080AB
	2 × 2	10μF	陶瓷電容器，10V，X7R	0805	GCM21BR71A106KE22
U1、U2	2 × 1		具有 I2C 接口、遙感和堆疊功能的 2.7V 至 6V 輸入、6A 快速瞬態同步降壓轉換器	WQFN-FCRLF16	TPS62870QWRXSRQ1
L1、L2	2 × 1	110nH	電感器	3.2 × 3.2 × 2.5 mm	VCTA32252E-R11
C1	1	6800pF	陶瓷電容器，50V，X7R	0402
R1	1	820Ω	電阻器 1%，0.1W	0402
C2、C3	2	10pF	陶瓷電容器，50V，COG/NPO	0402
COUT1、COUT2	2 × 2	0.47μF	陶瓷電容器，10V，X7S	0402	GCM155C71A474KE36D
COUT1、COUT2	2 × 2	22μF	陶瓷電容器，10V，X7R	1206	GCM31CR71A226KE02
CLOAD	2	47μF	陶瓷電容器，6.3V，X7R	1210	GCM32ER70J476ME19L
	2	100μF	陶瓷電容器，6.3V，X5R	1210	GRT32ER60J107ME13L
	2	0.47μF	陶瓷電容器，10V，X7S	0402	GCM155C71A474KE36D

有關測試板的更多詳細信息，請參閱 TPS62873EVM-143 和 TPS62873EVM-144 的 EVM 用戶指南。
