4 移動終點位置檢測

移動終點位置檢測

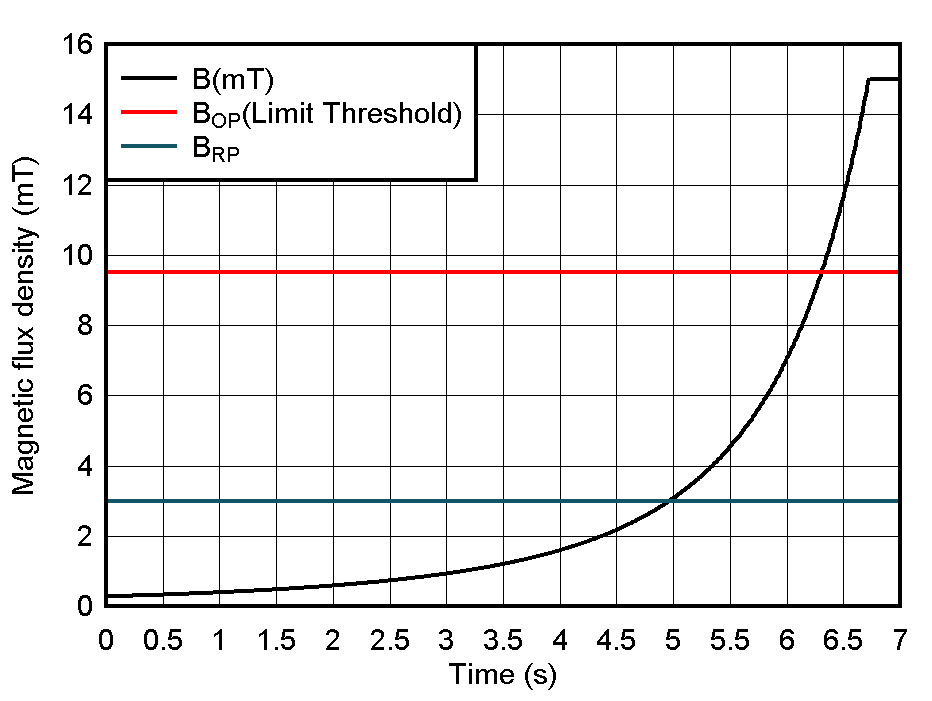

霍爾位置傳感器還可用于檢測系統中移動組件的移動終點位置事件。在移動組件超出預期移動范圍時進行診斷是移動終點位置檢測的典型用例。這方面的示例應用包括汽車中的滑動門模塊、車窗模塊、車頂電機模塊和雨刮器模塊。在這種情況下，可以將軸向磁化的圓柱體磁體放置在移動組件上，使其隨之移動。對于該應用，運動方向將與圖 3-1 中的運動方向相反，因為磁體將接近傳感器而不是遠離傳感器。然后可以使用霍爾開關來檢測組件和磁體是否足夠靠近霍爾開關。隨著磁體越來越接近開關，檢測到的磁通密度會不斷增加，直到超過磁體限制。該磁體限制由霍爾開關的 B_OP 設置。一旦檢測到的磁通密度超過 B_OP，霍爾開關的狀態就會改變，并且系統會收到這種移動終點位置事件的警報。選擇霍爾位置傳感器時，應使其 B_OP 等于磁體到傳感器的距離處于所需距離閾值時產生的磁通密度。圖 4-1 顯示了 B_OP 與檢測到移動終點位置狀態情況下的限值閾值之間的關系。
