2 簧片開關概述

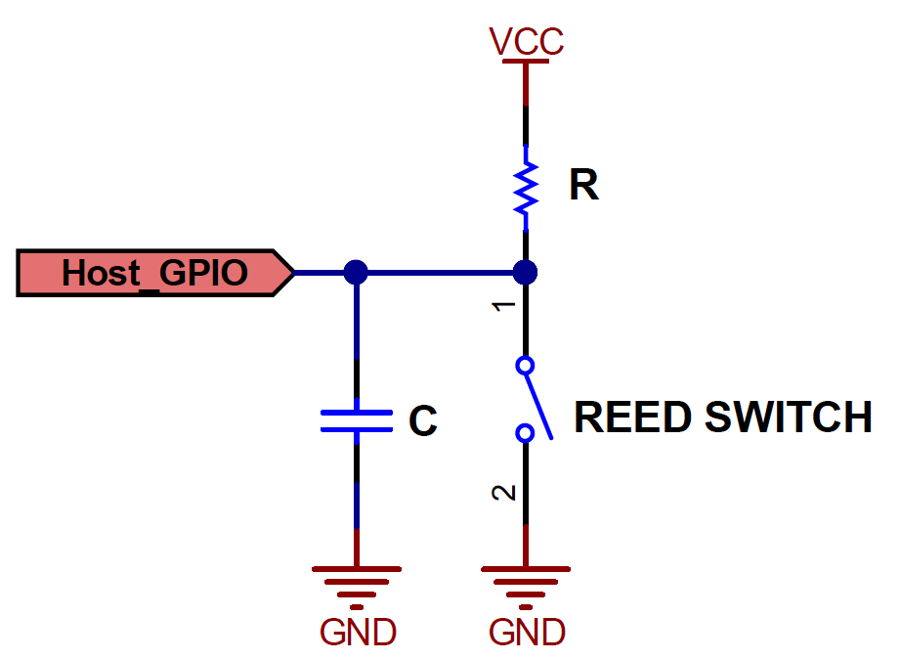

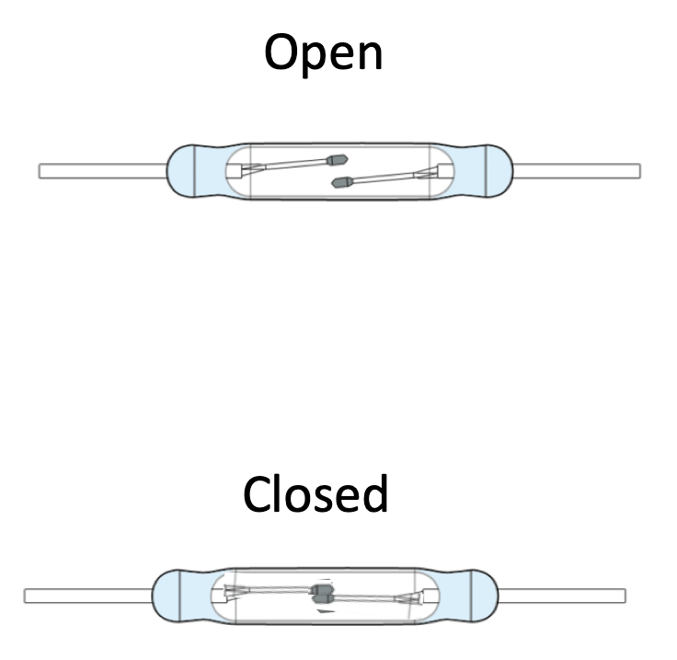

簧片開關可能是當今門窗傳感器中最常見的元件之一。該開關本質上是一個充滿惰性氣體的玻璃管，帶有兩個由一些鐵磁材料構成的小簧片。這些器件可以采用 N.O.（常開）和 N.C.（常閉）配置，但對于大部分樓宇安防行業而言，常開觸點是最受歡迎的選擇。圖 2-1 顯示了一種常見的簧片開關以及一個適用于應用的簡單開關電路。

使用簧片開關還會出現一些令人擔憂的后期處理問題。一個主要問題可能是簧片開關的壽命有限。由于該器件的機械特性，該器件的壽命會因物理開關的自然磨損而受到限制。

另一個問題可能是簧片開關的功耗，具體取決于所使用的外圍電路。如果在開關斷開時開關被上拉至電源電壓，則會產生與該上拉網絡相關的電流。在其他配置中，當開關閉合時，將有一個小電流流經下拉或上拉電阻器。不過，也可以使用其他配置來盡可能地降低該功耗。具體如下：

• 可以使用上拉電阻器采樣。這意味著上拉電阻器連接到的電壓是可控的。通常，一個 IO 引腳開啟幾 μs，同時另一個 IO 檢查簧片開關上的電壓。
• 也可以使用通過電容器和其他電路來避免恒定電流消耗的更復雜電路。
• 還可以使用一個 3 端子簧片開關。在這種情況下，功耗可以為 0。
