3 基準測試

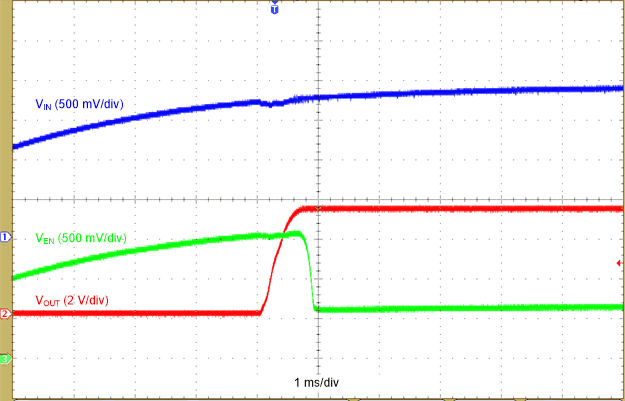

添加建議的電路后，啟動波形如圖 3-1 所示。

• 當 V_IN 低于 1.7V 時，TPS61022 器件會關閉。VOUT 為零，EN 引腳電壓等于輸入電壓。
• V_IN > 1.7V 后，TPS61022 器件開始運行。VOUT 斜升至 5V。然后 Q1 開啟，EN 引腳電壓降至 0.6V。如果 V_EN 仍高于 EN 引腳邏輯低電平閾值，器件將保持運行。

圖 3-1 添加建議的電路后啟動

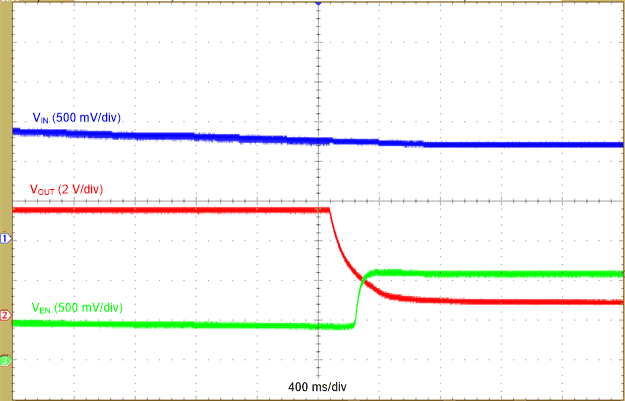

圖 3-2 顯示了隨著 V_IN 的降低，1mA 負載條件下的關斷波形。當 V_IN 降至接近 1.2V 時，EN 也降至接近 0.42V。一旦 EN 引腳電壓低于 0.42V，器件將停止運行，V_OUT 將降低。V_OUT 降至約 2.4V 以下后，Q1 關閉，V_EN 再次等于 VIN。VIN 低于 1.7V，因此器件不會重新啟動，盡管 EN 引腳再次變為邏輯高電平。

圖 3-2 在 1mA 條件下關斷

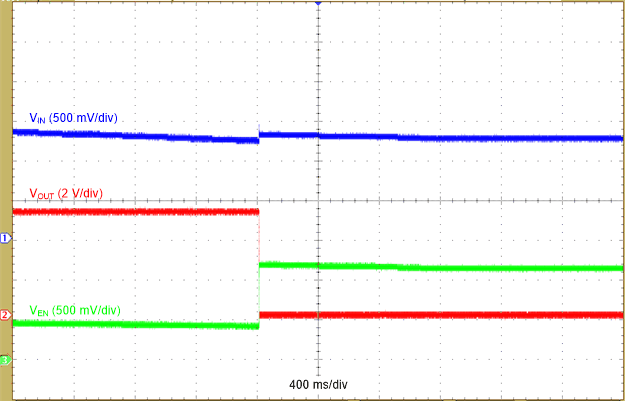

圖 3-3 顯示了 500mA 負載條件下的關斷波形。根據設計，當 V_IN 低于 1.2V 時，升壓轉換器將關斷。由于輸入電纜上的壓降，器件關斷后，輸入電壓會增加 100mV。

圖 3-3 在 500mA 負載下關斷
