圖 4-2 顯示了第二個診斷電路，其僅由兩個晶體管和六個電阻組成。第一步是通過軟件將放大器設置為靜音。將 GPIO 設置為輸出，并將 GPIO 拉至高電平，通過偏置 BJT 啟用電路，BJT打開 p 溝道 MOSFET，使電流從 SPKVDD 流過揚聲器，并通過 R40 和 R41 構成的分壓器。如果揚聲器斷開連接并且存在開路情況，那么分壓器上的電壓為 0V，但如果連接了揚聲器并且未出現故障，那么分壓器的電壓約為 1.2V?？蓮耐獠?ADC（例如 MCU 的模擬輸入引腳）讀取此電壓，以確定是否存在開路故障。在取消放大器靜音并恢復正常工作之前，應通過將 GPIO 拉至低電平來禁用此電路。

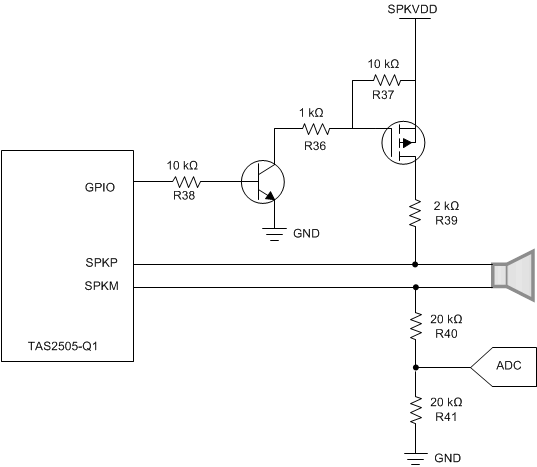

圖 4-2 診斷電路 #2 原理圖
