ZHCABP0 April 2022 LMR33620 , LP5907 , TLV702 , TPS3840 , TPS62260 , TPS65000
2.3 帶攝像頭模塊 PMIC 的集成電源
TI 提供適用于 3.3V、5V 和 12V 攝像頭應用的 PMIC。TPS65000 系列涵蓋 3.3V 和 5V 輸入應用，而 TPS650330 系列涵蓋 5V 和 12V 輸入應用。這兩種解決方案都能夠滿足上電和斷電時序要求。TPS65000x 器件的每個穩壓器都有 EN 引腳，可以按類似于第 2.1 節和第 2.2 節中討論的分立方法進行排序。TPS65033x 器件通過內部寄存器設置和非易失性存儲器 (NVM) 控制電源時序。工程師可以編程自定義電源時序或使用與特定圖像傳感器兼容的現有器件型號。有關當前選項，請參閱攝像頭 PMIC 選型指南。
TPS650330-Q1 器件根據默認電源序列寄存器設置上電。默認斷電序列可以按照上電序列的相反順序進行配置，也可以配置為滿足成像器和/或串行器斷電序列要求。要通過 I2C 通信啟動受控斷電序列，請解鎖器件控制寄存器，并將 PWR_ON 位設置為 0。輸入電源必須在整個關斷過程中保持存在，以保持所需的關斷序列。
| 寫入事務 | 器件地址（7 位） | 寄存器地址 | 寫數據 |
|---|---|---|---|
| 1 | 0x60 | 0x02 | 0xDD |
| 2 | 0x60 | 0x05 | PWR_ON = ‘0’ |
這在參考設計 TIDA-050035 和 TIDA-050036 中使用 PMIC 串行器基板進行了演示。重新編程默認電源序列設置，以匹配圖 2-1 和圖 2-2 中的典型圖像要求。圖 2-4 中的上電序列是通過斜升同軸電纜供電 (POC) 輸入電壓來實現的。圖 2-5 中的斷電序列是通過 FPD-Link III SERDES 反向通道執行表 2-1 中所述的 I2C 事務來實現的。
完全集成的汽車攝像頭 PMIC TPS650330-Q1 通過內部寄存器設置滿足嚴格的上電和斷電序列要求，無需外部監控器和 PCB 布線。該解決方案優化了攝像頭模塊的尺寸、性能和成本。

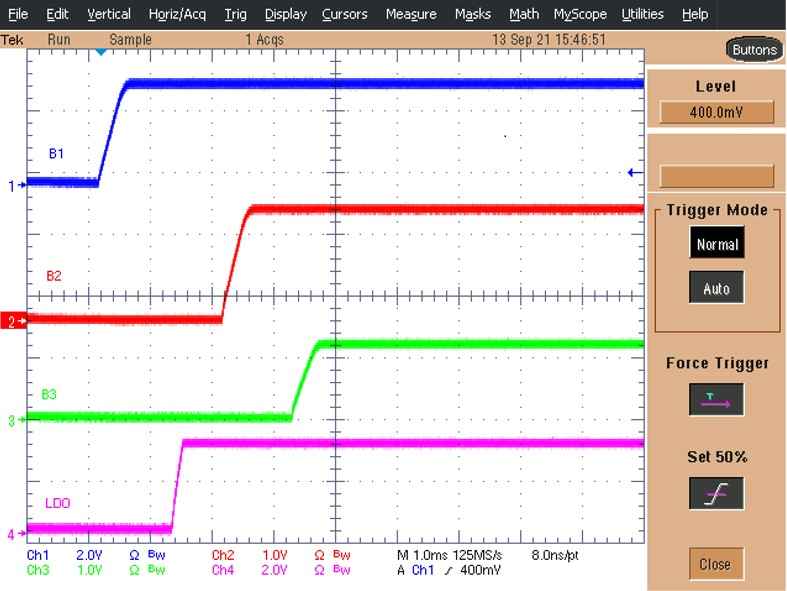

圖 2-4 TPS650330-Q1 可編程上電序列

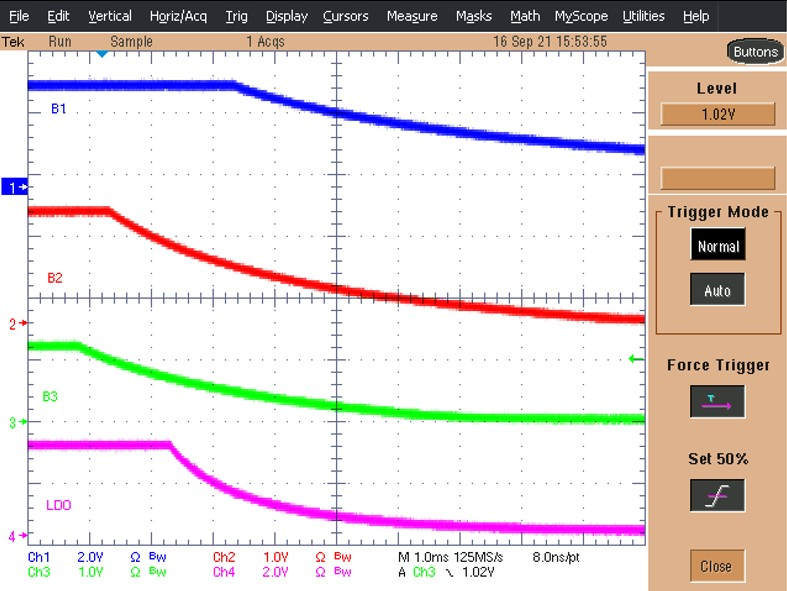

圖 2-5 TPS650330-Q1 可編程斷電序列
