3 啟動時在電源開關中以恒定功耗為容性負載供電

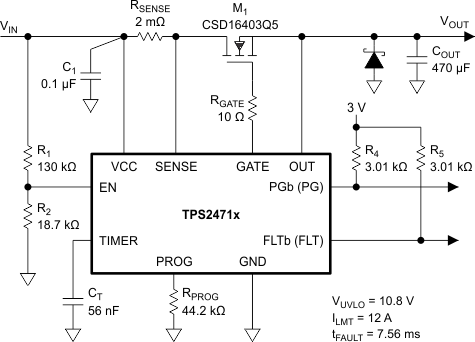

像 TPS2471x 這樣的熱插拔控制器可以在電源開關中以恒定的功耗為輸出電容器充電。如圖 3-1 所示，電阻 R_PROG 會設置電源開關 M1 的功耗限值，電容 C_T 會設置功率限制和過流故障的最長時間。

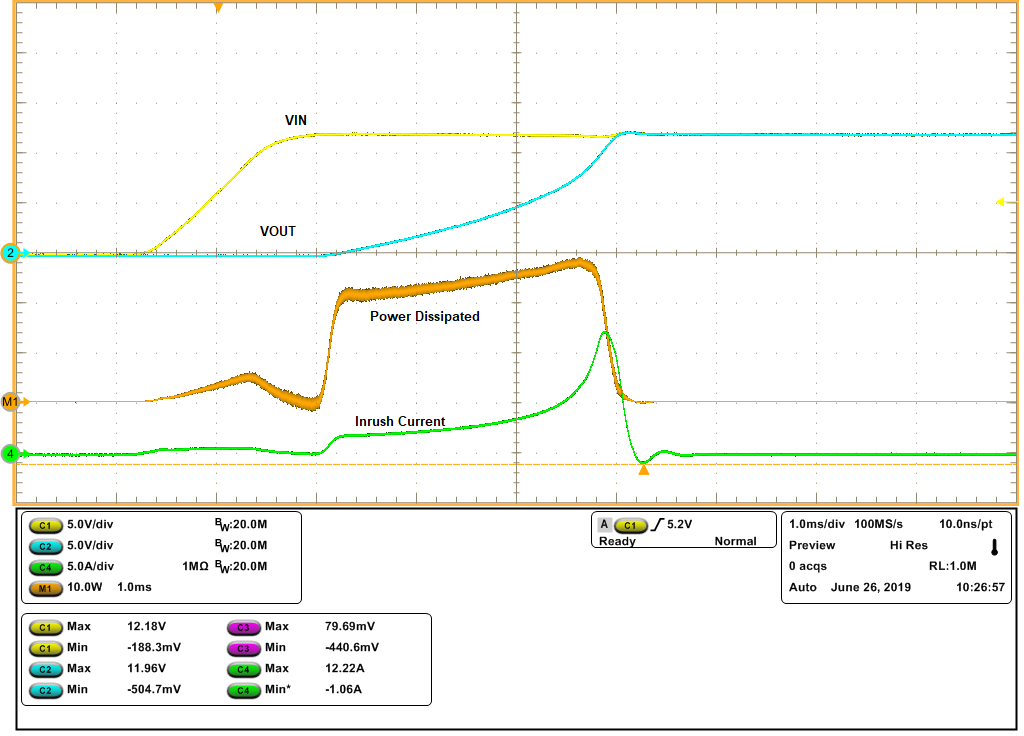

圖 3-2 顯示了電容為 1mF 且 VIN 為 12V 時的啟動。浪涌電流最初處于最低值，但隨著輸出電容器充電時功率開關上壓降的減小而增加。這些器件可以提供具有更高輸出電容和更高輸入電壓的干凈啟動，但它們需要外部 MOSFET 來處理啟動期間的功耗。如果使用外部 MOSFET，則需要增加電路板面積，這導致了解決方案尺寸增大。

隨著輸入電壓和負載電容的增加，電源開關中的功耗可能會超出電源開關的 SOA 限值，并會導致啟動中斷。圖 3-3 顯示了 TPS24710 器件在 V_IN 為 15V 且 C_OUT 為 2.2mF 時的啟動中斷。該器件嘗試在 8ms 內為負載電容充電，輸出電壓最高可達 7.5V。

若要使用 TPS24710 器件進行設計，請參閱 TPS24710 設計計算器。
