2.2 測試 2：4 節點端接星型網絡測試
為使 THVD8000 適用于 4 節點星型拓撲，系統經過了改進，通過 120? 電阻端接了每個節點，如圖 2-4 所示。
圖 2-4 4 節點端接星型網絡

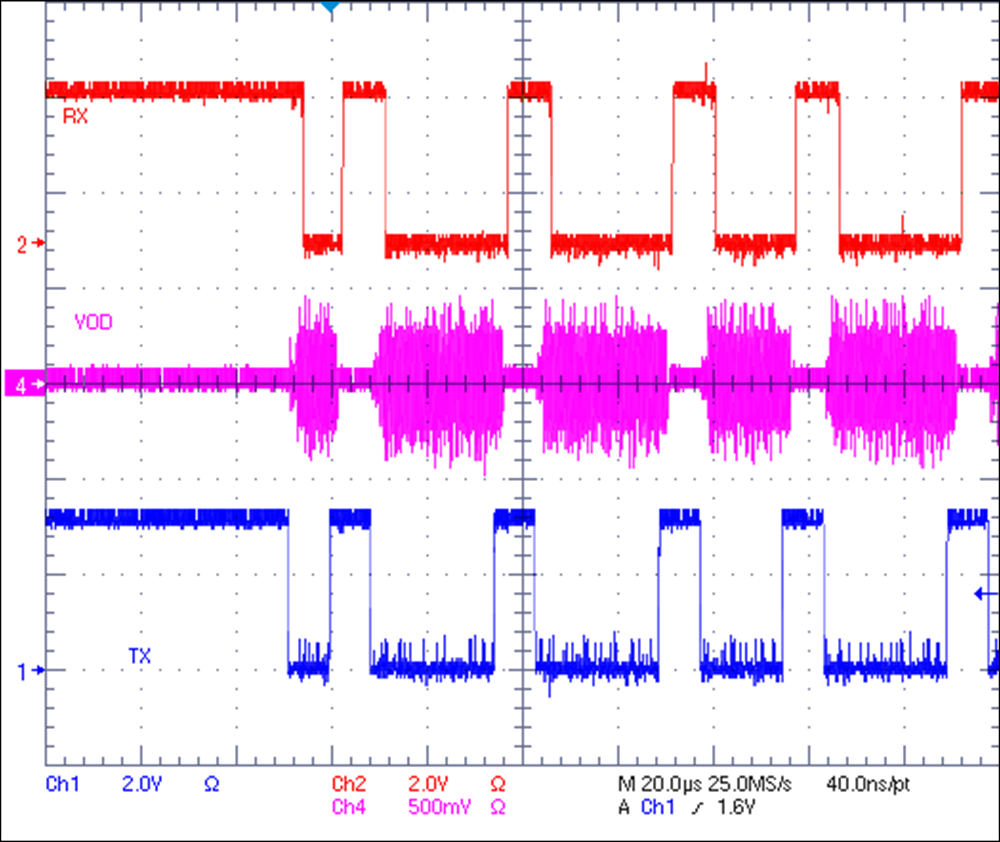

端接電阻與電纜的特性阻抗匹配。因此，信號反射降到最低，且信號完整性大大提高，如圖 2-5 的波形所示。信號在上一測試中的相同位置測量，即節點 1 的 D、總線引腳和節點 3 的 R。

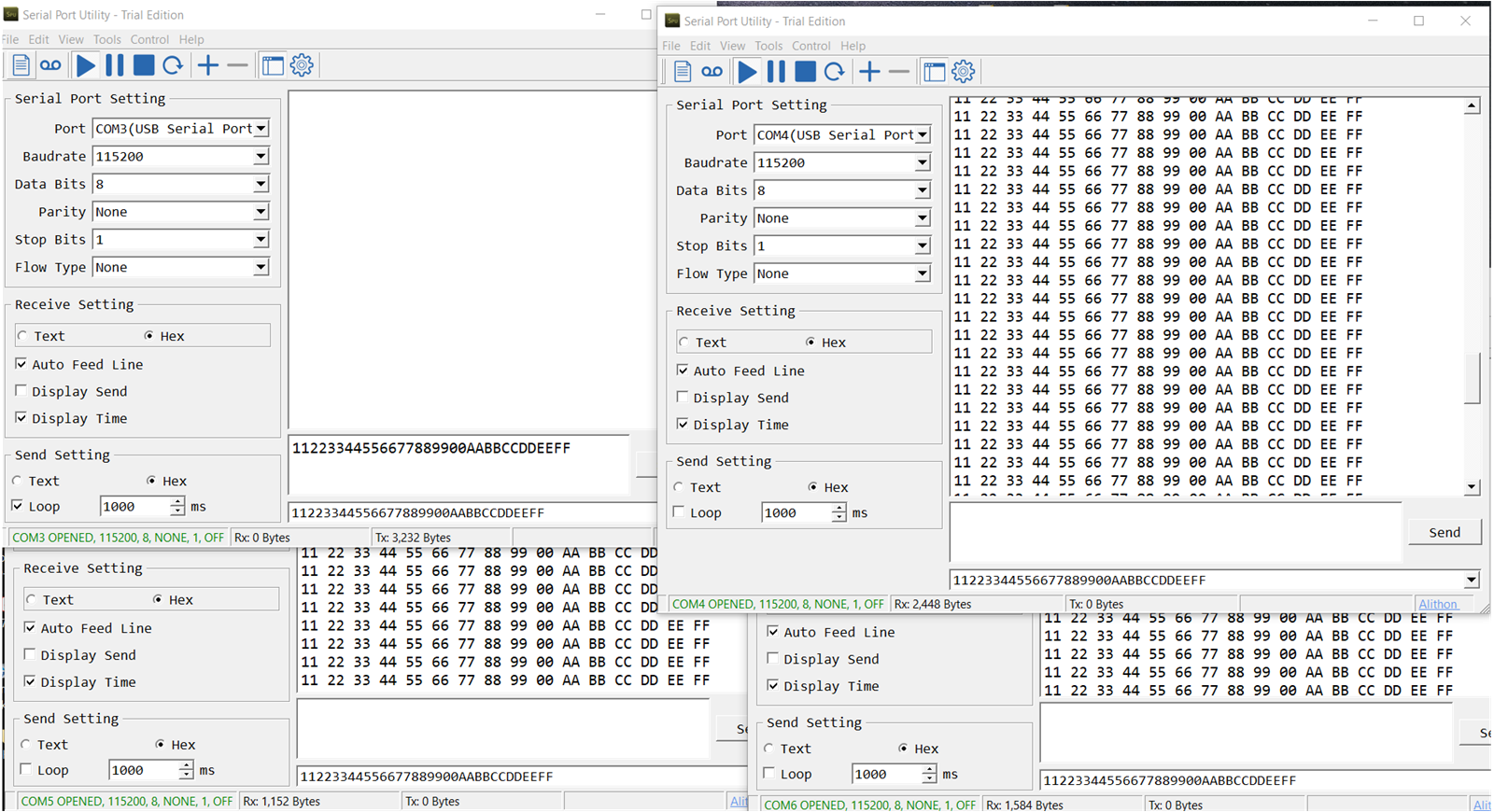

圖 2-5 4 節點端接星型網絡的波形在安裝先前說明的一轉四 USB 集線器和 TTL-232R 電纜后，所有數據將在 4 個 GUI 窗口中進行檢查。在圖 2-6 中，COM3 是傳輸數據的節點 1，COM4、5 和 6 處于節點 2、3 和 4 的接收模式。通過重復發送和接收字符串，通信在此配置中經證明是成功的。網絡中的每個節點設置為發送數據，并檢查其余節點能否接收數據。這樣可以為所有節點驗證通信質量。
圖 2-6 4 節點端接星型網絡的 4 個 COM 端口的 GUI
