先介紹 4 節點星型網絡實驗。系統設置包括 4 個節點和 Cat 5e 非屏蔽電纜。電纜長度部分的設置如圖 2-1 所示。除了連接到節點 1 的短電纜 (50ft) 以外，其他三個節點使用長電纜（500ft 和 700ft）岔開。在每個節點中，THVD8000 評估板 (EVM) 通過 3.3V 電源供電。通過在 R_{F_SET}（引腳 3）設置 1.5k? 下拉電阻，所有 EVM 在 5MHz 載波頻率下配置。請注意，為檢查信號完整性，所有節點在此測試中未端接。

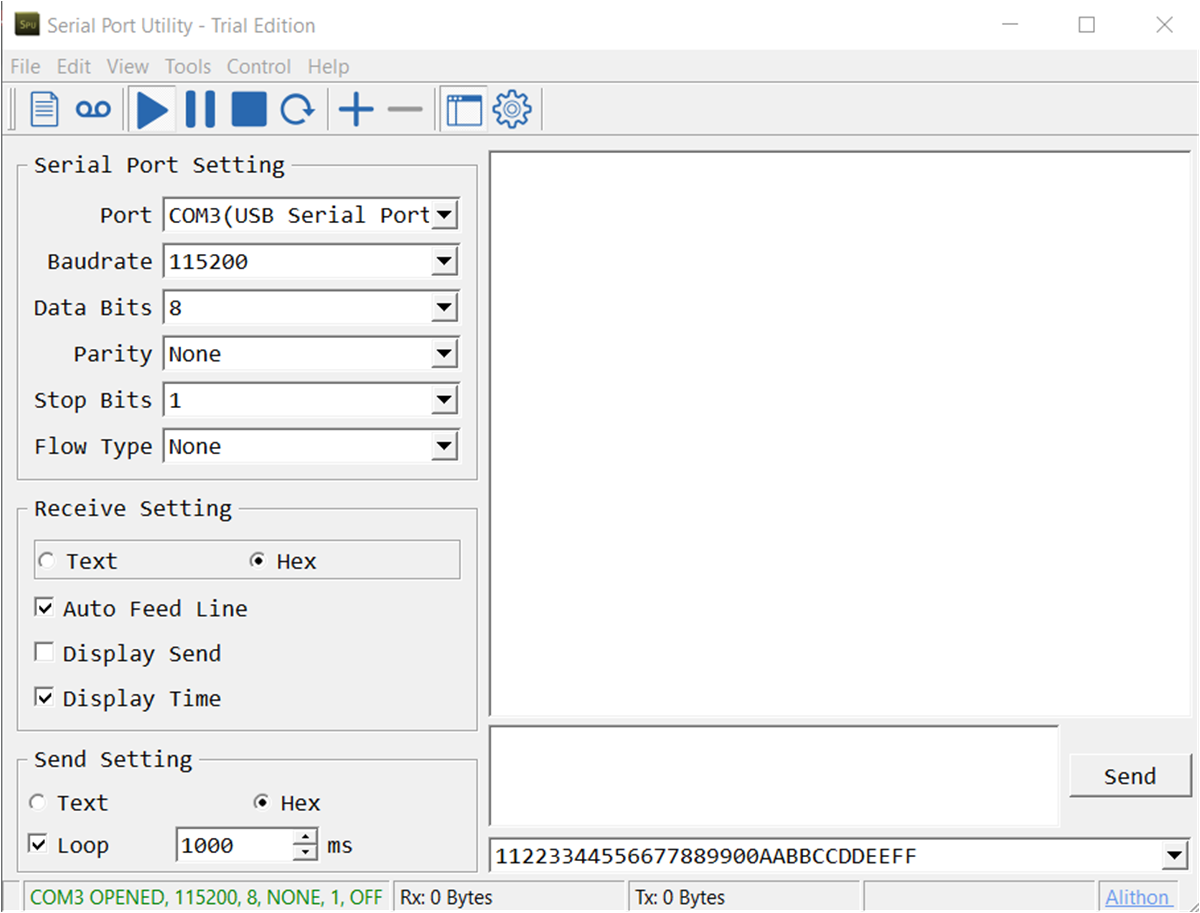

通信數據由第三方軟件（串行端口實用程序）生成，第三方軟件遵循 UART 協議且波特率為 115200。如圖 2-2 所示，選擇了十六進制 (hex) 格式的字符串 11223344556677889900AABBCCDDEEFF 進行傳輸。可以使用不同圖形用戶界面 (GUI) 中的相同軟件來檢查接收的數據。如果計算機沒有足夠的串行通信端口 (COM) 來同時檢查 4 個節點的信號，可使用 Future Technology Devices International Ltd. 的一轉四集線器和 4 根 TTL-232R 電纜。因此將占用一個物理端口，同時操作系統將創建 4 個虛擬端口。

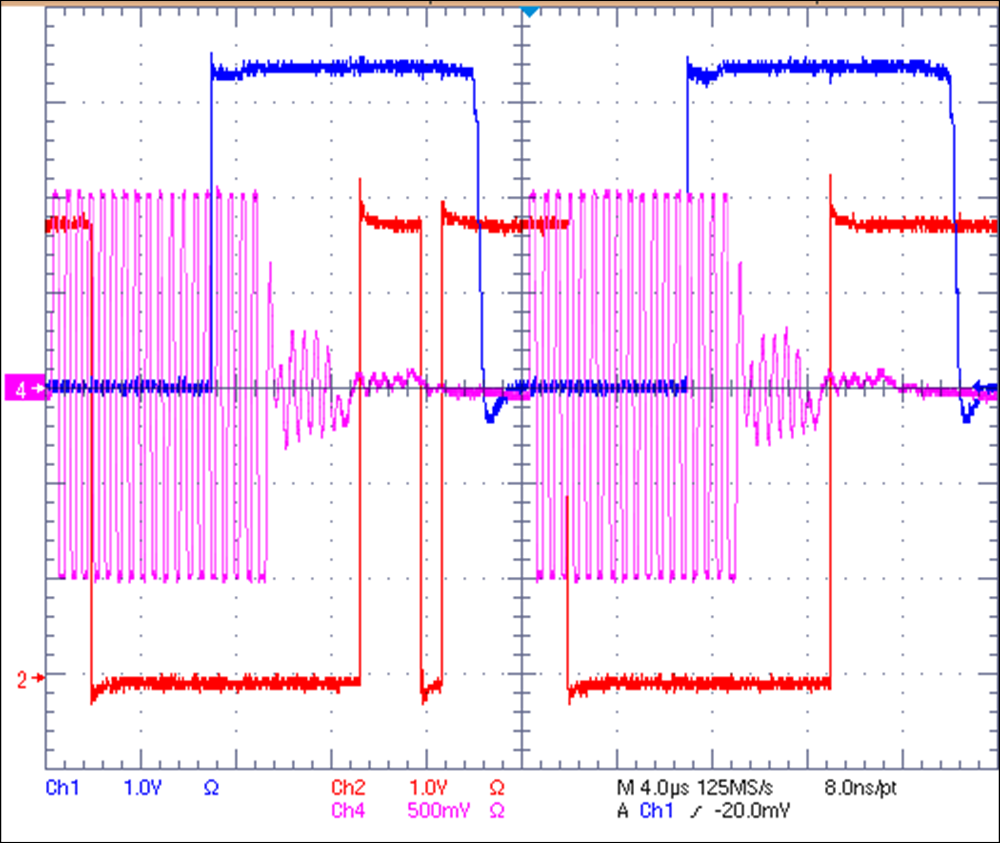

通過將模式引腳（引腳 2）設置為高電平，將一個節點設置為發送器（圖 2-1 中的節點 1），同時將其他三個節點設置為接收器。在此基準測試中，在節點 1 和節點 3 捕捉波形。在圖 2-3 的快照中，通道 1 是節點 1 的 D 引腳（引腳 4）的發送信號，通道 4 是節點 3 的總線引腳（引腳 6 和引腳 7）旁的差分總線信號。在 0 到 1 轉換后，總線信號具有若干幅度較小的切換波形，這是因長殘樁和開放端生成的反射所致。通道 2 是節點 3 的接收器輸出（引腳 1）。由于分布式總線信號，接收器在應保持為 1 時會生成 0。由于通信中的高錯誤位率，這種信號完整性問題會在應用中造成問題。
