ZHCABF7B May 2005 – February 2022 LM3475
3 可選元件
電路板上放置了一個前饋電容器 CFF，幫助提高工作頻率。但是，加速效應會隨著輸出電壓的降低而降低，并且在低于 1.6V 輸出時可忽略不計。
0Ω 用于上拉 EN 引腳以實現常開運行。可以拉低 EN 接線柱處的使能引腳以關閉器件。如果移除該電阻，則可以使用任何模擬電平信號來啟用和禁用該器件。

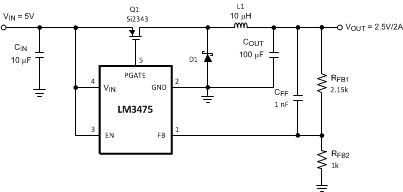

圖 3-1 完整的演示板原理圖
圖 3-2 效率與輸出電流的關系 (VIN = 5 V)
圖 3-3 效率與輸入電壓間的關系 (Iout = 2A)表 3-1 物料清單 (BOM)
| 標識符 | 器件說明 | 器件型號 |
|---|---|---|
| CIN | 10μF 16V 陶瓷 | Yuden EMK325BJ106MN |
| COUT | 100μF 6V 鉭 | AVX TPSY107M006R0100 |
| CFF | 1nF 25V 陶瓷 | VJ1206Y102KXXA |
| D1 | 肖特基 20V、2A | Central CMSH2-20L |
| L1 | 10μH，3.1A | Sumida CDRH103R100 |
| Q1 | Si 2343 30V，2.5A | Vishay Si2343 |
| RFB2 | 1k? | Vishay CRCW08051001F |
| RFB1 | 2.15k? | Vishay CRCW08052151F |
| R2 | 0? | Vishay CRCW08050R00F |
