ZHCABE8A May 2021 – April 2022 PCM3120-Q1 , PCM5120-Q1 , PCM6120-Q1 , TLV320ADC3120 , TLV320ADC5120 , TLV320ADC6120
3.4 采樣率為 192 kHz
192kHz 工作頻率支持全部三個抽取濾波器選項。
圖 3-4 顯示了啟用 AGC、DRE 或 DRC 時支持 192kHz 采樣率和線性相位抽取濾波器響應的通道組合。圖 3-5 顯示了無 AGC、DRE 或 DRC 時支持的組合。線性相位抽取濾波器選項支持雙二階濾波器、通道加法器和數字混頻器。

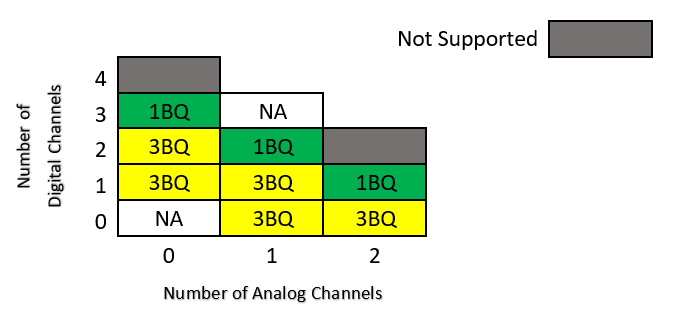

圖 3-4 啟用 AGC/DRE/DRC 時適用于 192kHz 線性相位濾波器的通道組合

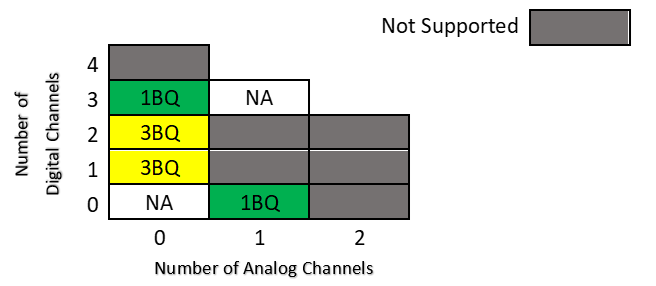

圖 3-5 禁用 AGC/DRE/DRC 時適用于 192kHz 線性相位濾波器的通道組合對于低延遲（和超低延遲）抽取濾波器響應選項，在禁用 AGC、DRE 或 DRC 時最多支持三個通道。啟用 AGC、DRE 或 DRC 時，僅支持一個通道。該模式不支持雙二階濾波器、通道加法器和數字混頻器。
