ZHCABE3A June 2020 – May 2022 PCM6240-Q1 , PCM6260-Q1 , PCM6340-Q1 , PCM6360-Q1
1 PCM6260-Q1 系列簡介
為了以最具成本優化和空間限制的方式適應 OEM 和 TI 工作人員的短期和長期愿景，德州儀器 (TI) 開發了一種高度集成、兼容封裝和軟件的高性能多通道音頻 ADC 系列，稱為 PCM6260-Q1。這些器件支持麥克風（模擬型和數字型）和線路輸入，并集成了可編程高壓麥克風偏置和輸入故障診斷功能。這些器件具有線性相位、低延遲和超低延遲濾波器、每個通道多個可編程二階濾波器和高通濾波器，提供了一種非常靈活的數字濾波方案。PCM6260-Q1 系列支持非常靈活的數據輸出和控制接口，允許多個設備使用相同的輸出數據和控制接口總線。此外，這些器件還具有 GPIO、精細相位和增益校準方案，以及數字混頻器和加法器，可以將系統性能優化到一個全新的水平。圖 1-1 展示了 PCM6260-Q1 器件的功能方框圖。

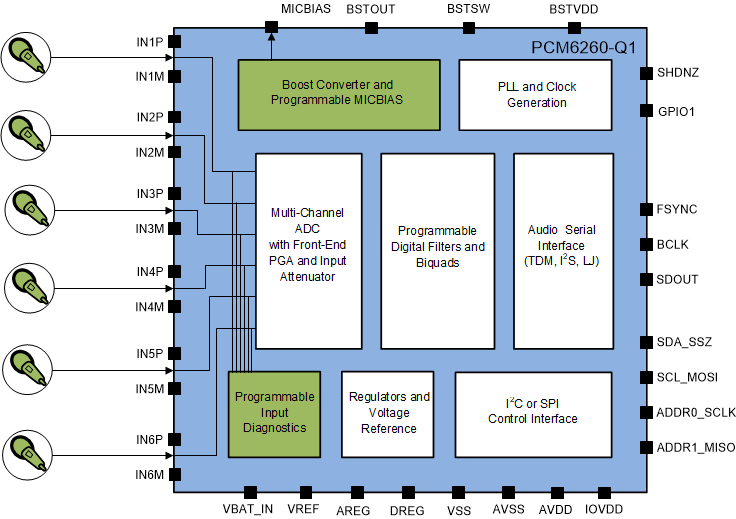

圖 1-1 PCM6260-Q1 功能方框圖PCM6260-Q1 器件隸屬于 PCM6xx0-Q1 系列，該系列提供兩通道 (PCM6020-Q1)、四通道（PCM6240-Q1、PCM6340-Q1）、六通道（PCM6260-Q1、PCM6360-Q1）和八通道（PCM6480-Q1）兼容封裝和軟件的選項。表 1-1 展示了此音頻 ADC 系列的不同產品。
表 1-1 PCM6xx0-Q1 系列產品
| 器件 | 輸入數量 | 升壓轉換器 | 麥克風偏置 | 麥克風診斷 |
|---|---|---|---|---|
| PCM6480-Q1 | 4 個模擬，4 個數字 | ? | ? | ? |
| PCM6260-Q1 | 6 個模擬 | ? | ? | ? |
| PCM6360-Q1 | 6 個模擬 | x | ? | ? |
| PCM6240-Q1 | 4 個模擬 | ? | ? | ? |
| PCM6340-Q1 | 4 個模擬 | x | ? | ? |
| PCM6020-Q1 | 2 個模擬 | ? | ? | ? |
