圖 2-1 所示為具有功率級元件、集成式柵極驅動器和 VCC 偏置電源的 TPS55288 四開關降壓/升壓轉換器。圖 2-1 還通過顏色區分大電流布線、高 dI/dt 關鍵環路和高 dv/dt 開關節點。

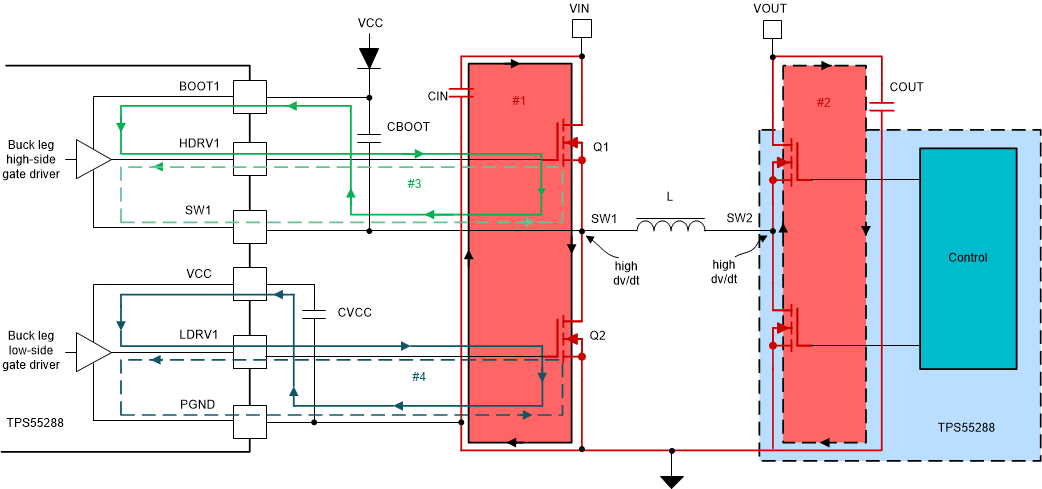

圖 2-1 具有關鍵環路的降壓/升壓轉換器原理圖

紅色陰影部分的環路 1 和環路 2 是降壓橋臂和升壓橋臂的兩個關鍵高頻電源環路。在這兩個環路中，長而細的布線會導致過量噪聲、開關節點上的過沖和振鈴以及寄生電感引起的地彈。在 MOSFET 開關事件期間，換向電流的壓擺率可能超過 3-5A/ns，因此一個 2nH 的寄生電感會導致 6V 的電壓尖峰。在這些關鍵環路中流動的脈沖矩形電流波形具有較高的諧波含量，因此較大的環路面積會導致從中散發出很大的輻射能量，從而引起電磁干擾問題。因此，最大限度地減小布線長度以及環路 1 和環路 2 的封閉面積至關重要。

流入主電感器的電流主要是直流，帶有疊加的三角電流紋波。電感本質上限制了電流變化率。與主電感器串聯的寄生電感是良好的。同時，開關節點 SW1 和 SW2 的面積應盡可能小。如果 SW1 和 SW2 覆銅區較大，高 dv/dt 噪聲信號會通過電容耦合特性耦合到附近的其他布線，從而引起電磁干擾問題。

圖 2-1 中的環路 3 和環路 4 是降壓橋臂 MOSFET 的柵極環路。環路 3 表示由自舉電容器供電的 MOSFET 的高側柵極驅動器電路。環路 4 表示由 VCC 電容器供電的 MOSFET 的低側柵極驅動器電路。導通路徑和關斷路徑分別由實線和虛線表示。為了在導通和關斷轉換期間對 MOSFET 的柵極電容進行充電和放電，峰值高達 1A 左右的瞬時電流會在柵極環路中短暫流動。

將 VCC 去耦電容器放置在非常靠近 VCC 和 PGND 引腳的位置，將自舉電容器放置在非常靠近 SW 和引導引腳的位置，可以減少柵極環路封閉區域。從器件到 MOSFET 的柵極驅動布線應盡可能短，將柵極驅動和返回布線并排布置可以盡可能減小柵極環路電感和柵極環路面積。
