4 HVDC 輸電控制和保護 – 系統級框圖

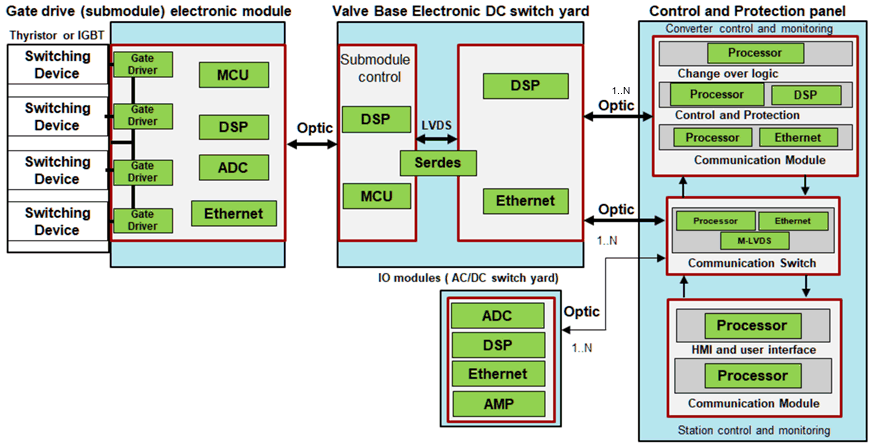

圖 4-1 展示了 HVDC 站的控制和保護框圖。大多數設備都置于控制面板中，其中一些則靠近所保護的設備放置。
圖 4-1 HVDC 控制和保護系統框圖在 HVDC 站和控制面板中，以下模塊會相互連接以提供所需的保護和控制功能
表 4-1 HVDC 站模塊描述
| 模塊 | 應用 | 位置 |
|---|---|---|
| 柵極驅動 | 驅動晶閘管或 IGBT 模塊。實現用于柵極驅動、溫度和電壓測量的邏輯。 也稱為子模塊 | 每個 IGBT 或晶閘管子模塊都有一個關聯的柵極驅動單元。柵極驅動板的數量取決于轉換器電壓和額定功率。 |
| 閥控制 | 一系列子模塊以串聯方式構成閥。閥控制電子器件用于向柵極驅動板控制提供命令。 | 每個閥可能包含一個或多個閥控制電子器件，具體取決于 HVDC 額定值。 |
| 轉換器和極控系統 | 一個轉換器橋由 6 個或更多的閥組成。轉換器控制系統會計算所需的電氣參數并向閥控制提供所需的控制命令。極控負責管理電網交流電壓來維持配置的直流輸出電壓。 | 轉換器和極控電子器件是控制和保護面板的一部分。多個數字信號處理模塊集成為轉換器和極控模塊。通過提供冗余來提升性能和可靠性。 |
| 站級控制和保護 | 通過控制電容器組和濾波器來控制諧波和無功功率。在正常和異常運行期間保護 HVDC 站 | 控制和保護面板的一部分。多個數字信號處理模塊集成為轉換器和極控模塊。通過提供冗余來提升性能和可靠性。 |
| 通信交換機 | 使用基于高速光纖的以太網接口連接到 HVDC 站內的不同系統 | 控制和保護面板的一部分。使用多個冗余通信交換機。 |
| 模擬輸入/輸出（I/O）模塊 | 用于測量 HVDC 線路、換流變壓器、電抗器、斷路器、電容器組和濾波器的電氣參數以提供保護和監測 | 與靠近待監測設備的 HVDC 站連接在一起，數字取決于額定功率 |
