4 轉接驅動器調優

對于 DS160PR410，只需對其 CTLE 設置進行調優即可使其在 PCIe 鏈路中實現最優運行狀態。對于大多數應用，其他轉接驅動器設置（例如 VOD 和 DC 增益設置）應保持默認值。

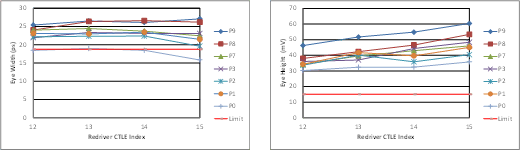

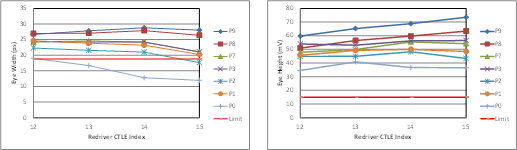

調優 CTLE 通常意味著調整其增益曲線以匹配給定通道損耗曲線的倒數。但是，對于 DS160PR410 等 PCIe 轉接驅動器而言，CTLE 調優意味著選擇適用于大多數 PCIe TX 預設的 CTLE 設置，以確保實現具有足夠時序和噪聲裕度的穩健 PCIe 鏈路訓練。如圖 4-1 和圖 4-2 中所示，有多個轉接驅動器 CTLE 設置和 PCIe TX 預設，有助于在使用符合 PCIe 的接收器均衡技術進行調節后產生可接受的眼圖張開度。這些圖顯示了 PCIe 一致性測試碼型的眼高 (EH) 和眼寬 (EW)，該一致性測試碼型使用示波器捕捉，然后由 PCI-SIG 的 SigTest v4.0.48 軟件進行后處理，該軟件根據 PCIe 4.0 Base 規范對 PCIe 接收器的自適應 CTLE 和 DFE 功能進行建模。

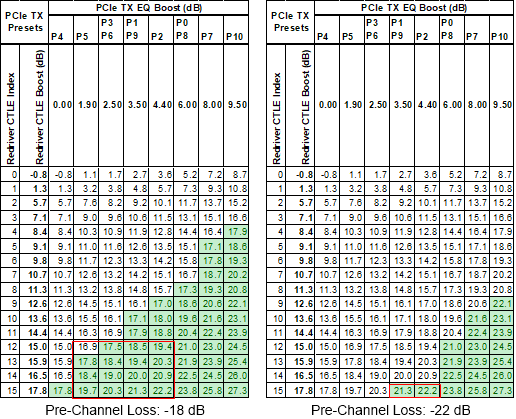

如前所述，前置通道損耗補償由 PCIe TX 均衡和轉接驅動器 CTLE 實現，而后置通道損耗由 PCIe RX 均衡和通過轉接驅動器傳遞的任何過度 PCIe TX 均衡來提供。理論上，對于給定的前置通道損耗而言，可接受的轉接驅動器 CTLE 設置范圍至少與 PCIe TX EQ 增強范圍 (0 - 9.5dB) 一樣寬。圖 4-3 所示為針對 18dB 和 22dB 前置通道損耗的可能設置。例如，對于 18dB 前置通道損耗，9.5dB（預設 P10）的最大 PCIe TX EQ 和 8.4dB（CTLE 指數 4）的轉接驅動器 CTLE 增強可提供 17.9dB 的組合均衡增強，與 -18dB 前置通道損耗非常接近。同樣，如果選擇了 17.8dB 的轉接驅動器 CTLE 增強（CTLE 指數 15），即使結合使用 PCIe TX 預設 P4（0dB 的 TX EQ 增強），18dB 前置通道損耗也有足夠的均衡增強。選擇轉接驅動器 CTLE 指數 15 的優勢在于，它可與任意 PCIe 預設組合來補償 18dB 的前置通道損耗。任何過度 PCIe TX EQ 增強都將通過轉接驅動器來傳遞，幫助補償后置通道損耗。圖 4-3 說明了這一點，其中突出顯示了包含（PCIe TX EQ + 轉接驅動器 CTLE）組合均衡增強可接受值的單元格。

圖 4-3 所示內容可幫助調優轉接驅動器，或者更準確地說，可幫助選擇適合大多數 PCIe TX 預設的轉接驅動器 CTLE 設置。例如，對于 18dB 前置通道損耗，轉接驅動器 CTLE 指數 10-15 可與七個或更多個 PCIe TX 預設搭配使用。表 5-1 中后面所示的經驗數據表明，當 PCIe TX 預設的 EQ 增強在 1.9dB - 4.4dB 范圍內時，DS160PR410 表現更佳。如果排除此范圍之外的 PCIe TX 預設，則適用于大多數 PCIE TX 預設的轉接驅動器 CTLE 設置可縮小到轉接器 CTLE 指數 12 到 15。這在圖 4-3 中以紅色框突出顯示。如果后置通道損耗可通過 PCIE TX 接收器均衡得到完全補償，則應選擇此范圍內較低的轉接驅動器設置（例如，CTLE 指數 12 或 13）。但是，如果后置通道損耗很大并且需要 PCIe TX 均衡來幫助進行后置通道補償，則應從此范圍中選擇更高的轉接驅動器 CTLE 設置（例如，CTLE 指數 14 或 15）。

以下步驟提供了有關選擇最優轉接驅動器 CTLE 設置的一般指導：

1. 了解鏈路中配套 PCIe 發送器和接收器的信號調節能力。雖然所有 PCIe 發送器和接收器都應滿足 PCIe.4.0 Base 規范中定義的最低要求，但各個端點和 CPU 之間的性能可能有很大差異。
2. 確定或估計所有下行和上行通道的前置通道、后置通道和總通道損耗。
3. 確定每個轉接驅動器的最優 CTLE 設置。根據前置通道損耗估算，在 PCIe 發送器和 DS160PR410 CTLE 之間分擔損耗補償任務。使用圖 4-3 中所示的表選擇適合大多數 PCIe TX 預設的 CTLE 指數。如果每個轉接驅動器具有明顯不同的前置通道損耗曲線，則應對每個轉接驅動器重復此步驟。通常，下游和上游轉接驅動器的前置通道損耗曲線不同。
4. 驗證下游轉接驅動器的最優 CTLE 設置。如果測試實際系統，從最初選擇的 CTLE 設置（同時保持最初選擇的上游轉接器的 CTLE 設置）上下掃描下游轉接驅動器的 CTLE 設置，以確定允許系統成功連接的 CTLE 設置范圍，或者在執行系統仿真或測量眼圖時滿足預定義的最低眼圖波罩標準。
5. 驗證上游轉接驅動器的最優 CTLE 設置。從最初選擇的 CTLE 設置（同時保持下游轉接器的最優 CTLE 設置）上下掃描上游轉接驅動器的 CTLE 設置，以確定允許系統成功連接的 CTLE 設置范圍，或者滿足預定義的最低眼圖波罩標準。
