2.1 通用輸入輸出 (GPIO)
當信號從一個器件的輸出端發送到接口器件的輸入端時，兩個器件之間便會發生通信；然而，核心器件和外設可能在不同的電壓電平下工作，這便是需要在它們之間使用電平轉換器來促進通信的原因。如果所需的信號沒有轉入核心器件的工作電壓，則會影響通信的可靠性。2N7001T 為公共控制 I/O 信號（如使能或重啟）電壓轉換提供了一種良好的解決方案。圖 2-1 所示為時鐘緩沖、電源正常狀態、錯誤標志、復位、存儲器錯誤、處理器過熱、LED 和顯示器驅動信號，它們是經常需要進行電平轉換的其他常見信號類型。

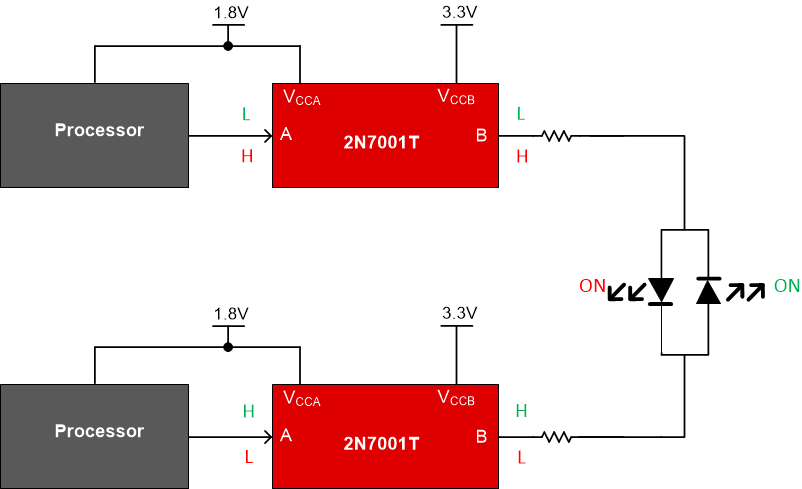

圖 2-1 使用 2N7001T 進行電壓轉換以驅動 LED
