4 電荷泵（和 FET 導通）

BQ76952 使用電荷泵提供高于 BAT+ 的電壓，以導通系統中使用的高側 N 溝道 MOSFET。電荷泵的飛跨電容器在內部，電荷存儲在器件外部的 CP1 電容器中。CP1 是 CHG 和 DSG 驅動器的電源。在圖 4-1 至圖 4-4 中，BQ76952 已設為 SHUTDOWN 模式，由 TS2 信號喚醒。當電荷泵達到特定電壓時，它將關斷，直到電壓下降后才會再次運行。CP1 電壓通常會產生紋波，先是緩慢下降，然后是快速上升。在圖 4-1 中，留意 FET 導通前的緩慢循環和 FET 導通后的更快紋波，以及 R_GS 電阻器的負載和附加示波器探頭負載的增加。圖 4-2 展示了低電壓下電荷泵升壓的更多細節。正常電壓下，電荷泵電壓的上升時間較長，如圖 4-3 所示。使用較大的 CP1 電容器也會延長上升時間，如圖 4-4 所示。注意，在 FET 導通時，電荷泵仍在轉換。對于 BQ769x2 系列器件，不建議使用大于 2.2μF 的 CP1 電容器。

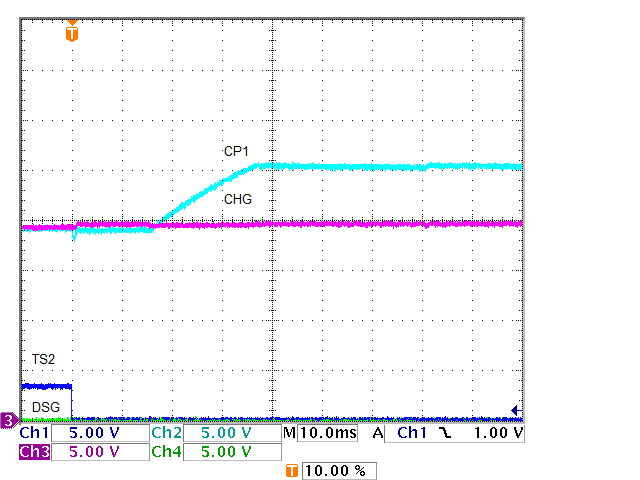

圖 4-1 電荷泵和 FET 導通，低電壓，470nF

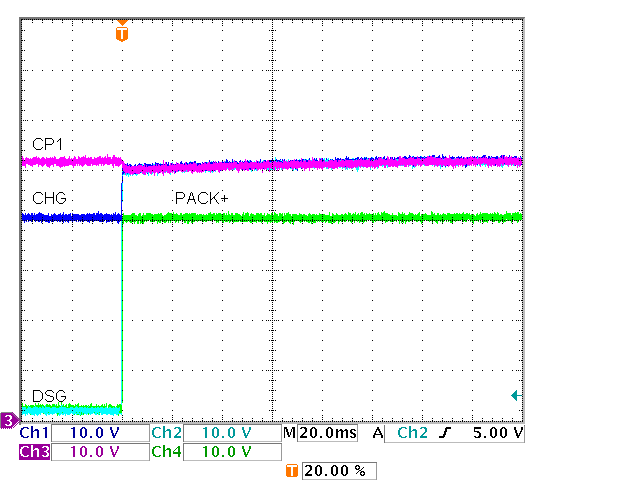

圖 4-2 電荷泵啟動，低電壓，470nF

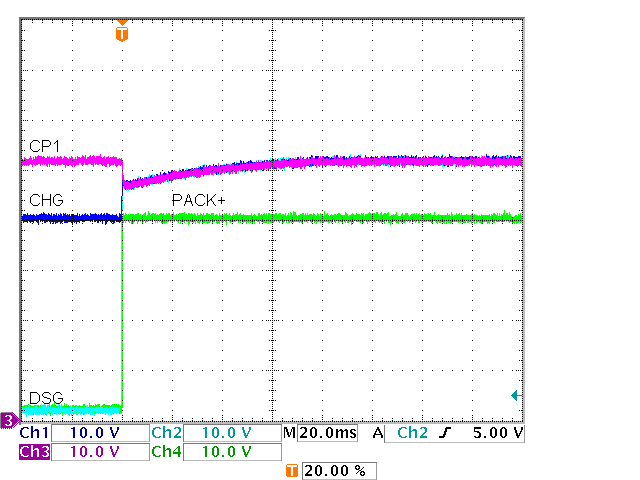

圖 4-3 電荷泵啟動，正常，470nF

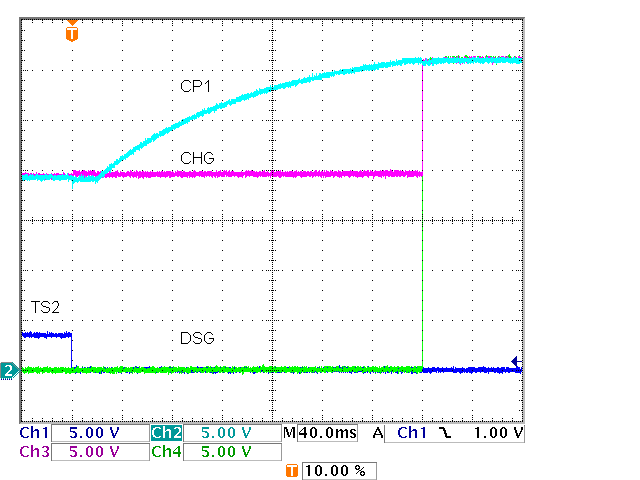

圖 4-4 電荷泵啟動和 FET 導通，2μF CP1 電容

CP1 信號啟動時的圓形形狀表明電荷泵可以在較低的電壓下產生更多電流。CP1 是高側 FET 驅動器的電源。當 CHG 或 DSG 導通時，CHG 和 DSG 使 FET 導通的電流來自 CP1 電容器。由于理想開關電荷的近似值不會丟失，且導通前 CP1 電容器上的電荷在導通后分布在 CP1 和 FET 柵極電容之間，

Equation1. Q = V1 x C_CP1 = V2 x (C_CP1 + (N x Ciss))

所以導通后的電壓將是初始電壓的一個比值。

Equation2. V2 = V1 x C_CP1/ (C_CP1 + (N x Ciss))

其中

V1 是導通 FET 之前的電荷泵電壓
V2 是導通 FET 之后的電荷泵和 FET 柵極電壓
C_CP1 是電荷泵電容器
N 是 FET 開關的次數
Ciss 是所用 FET 的柵極電容

電荷泵需要時間來補充傳輸?shù)綎艠O的電荷，并將電壓恢復到穩定的 CP1 電壓范圍。圖 4-5 展示了使用 470nF C_CP1 并導通 24 個 CSD19536KCS FET 時，電荷泵電壓下降。圖 4-6 展示了使用 2μF C_CP1 并導通同樣 24 個 FET 時，電荷泵電壓下降的幅度更小。

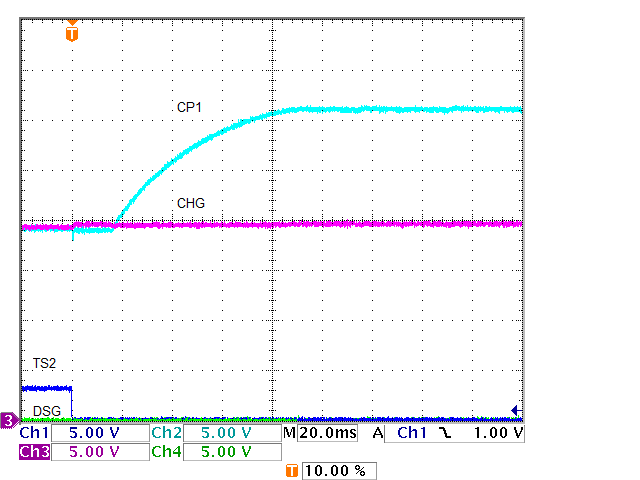

圖 4-5 CP1 下降，24 個 FET，C_CP1 470nF

圖 4-6 CP1 下降，24 個 FET，C_CP1 2μF
