3 提供浪涌保護的電子保險絲解決方案原理圖

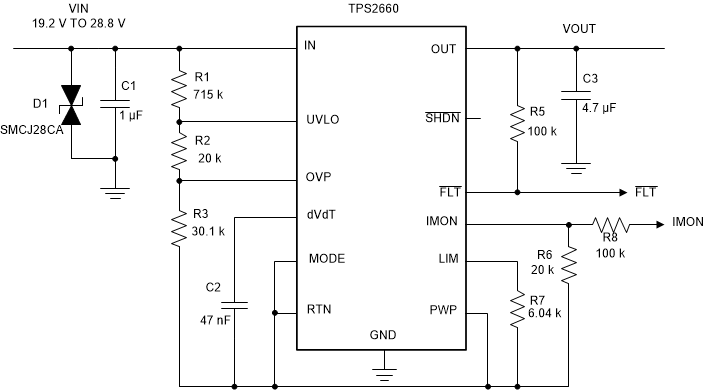

圖 3-1 提供浪涌保護的電子保險絲解決方案原理圖浪涌保護解決方案的完整原理圖如圖 3-1 中所示。此保護電路專為 19.2V 到 28.8V 電源和 2A 負載電流設計。SMC 封裝中的 28V 反向關斷電壓 TVS 用于鉗制浪涌電壓。當施加 ±500V、2Ω 的浪涌脈沖時，輸入電壓最大鉗位為 ±44V。在負浪涌事件期間，內部 FET 承受最大應力。器件兩端的最大電壓是空載條件下輸入鉗位電壓和輸出電壓之和。標稱測試輸入電壓下的最大器件應力小于所選 TVS 器件的瞬態絕對最大額定值。
