2 提供浪涌保護的電子保險絲解決方案

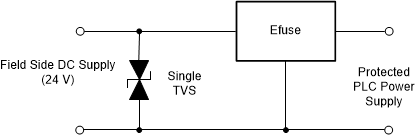

圖 2-1 電子保險絲集成解決方案基于電子保險絲的浪涌保護解決方案如圖 2-1 中所示。它僅需一個 TVS 二極管即可保護 PLC 免受浪涌的影響。該器件不需要任何無源整形電路，即可降低浪涌的壓擺率。它可以處理最快達 20V/μs 的壓擺率。內置背對背 FET 和反極性保護電路可有效阻止因負浪涌而產生的負電壓。
該器件的 ±70V 瞬態絕對最大額定值允許使用單個 TVS 二極管來鉗制浪涌。過壓和欠壓保護可確保當浪涌處于峰值或谷值水平時，下游轉換器與輸入隔離。專有高速保護算法可立即使輸出與輸入斷開，并防止浪涌從輸入傳遞至輸出。
