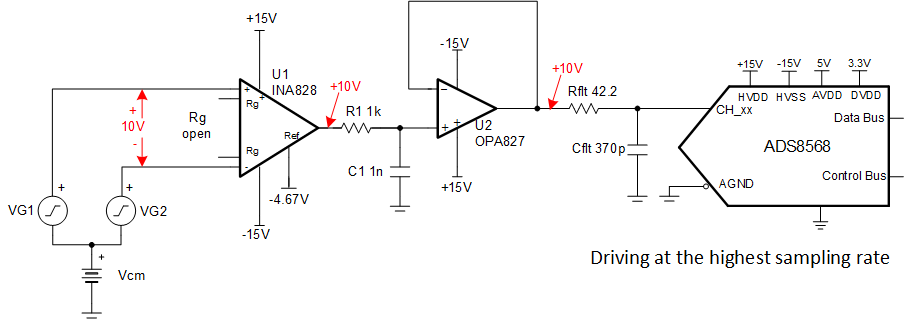

儀表放大器針對低噪聲、低失調電壓、低漂移、高 CMRR 和高精度進行了優化,但這些儀表放大器可能無法驅動精密 ADC,以在 ADC 采集期間正確地使信號穩定。該設計將展示寬帶寬緩沖器 (OPA827) 如何與儀表放大器結合使用,以在較高的采樣速率下實現良好的穩定。這個具有緩沖器的 INA828 儀表放大器驅動 ADS8568 SAR ADC,以實現可能具有較寬共模電壓范圍的高電壓全差分信號或高達 ±10V 的雙極單端信號的數據捕獲。相關的電路指導手冊(采用儀表放大器驅動高電壓 SAR ADC)中介紹了一種不采用寬帶寬緩沖器的簡化方法,與本文檔中的緩沖式設計相比,該簡化方法具有有限的采樣速率。該電路實施適用于需要精密信號處理和數據轉換的工業運輸 和模擬輸入模塊。

| 規格 | 目標值 | 計算值 | 仿真值 |
|---|---|---|---|
| 瞬態穩定誤差 | < 1/2LSB (< 152μV) | 不適用 | –346nV |
| 噪聲(ADC 輸入端) | <20μVRMS | 47.2μVRMS | 46μVRMS |

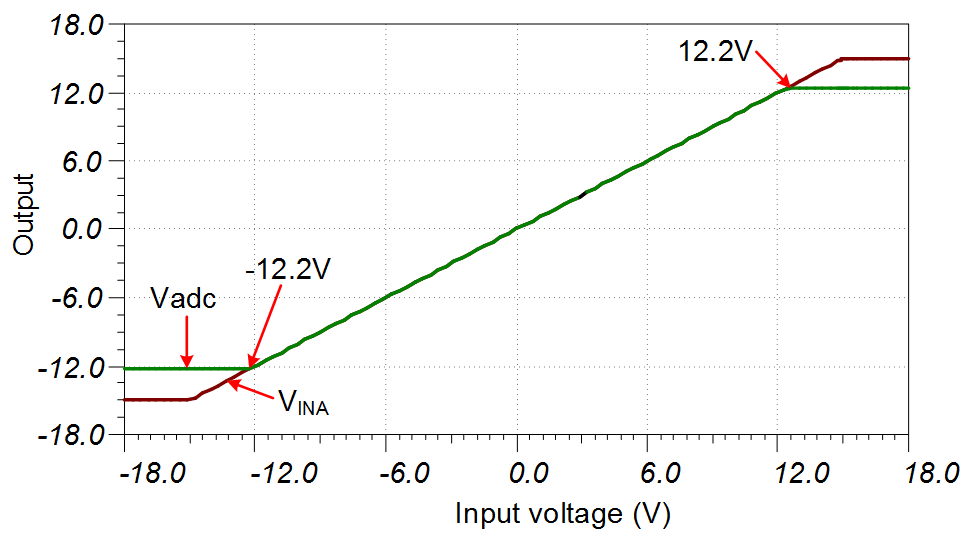

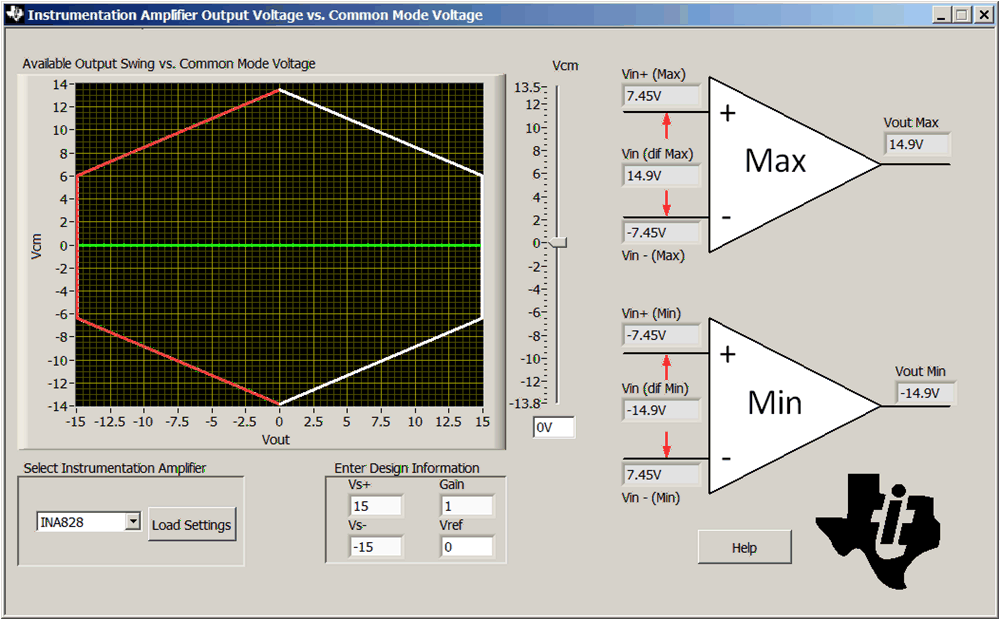

下圖展示了 –12.2V 至 +12.2V 差分輸入的線性輸出響應。ADC 的輸入范圍是 ±10V,因此放大器的線性度遠遠超出所需的范圍。請觀看使用儀表放大器時確定 SAR ADC 的線性范圍,了解有關該主題的詳細理論。該 ADC 的滿標量程范圍 (FSR) 處于儀表放大器的線性范圍內。

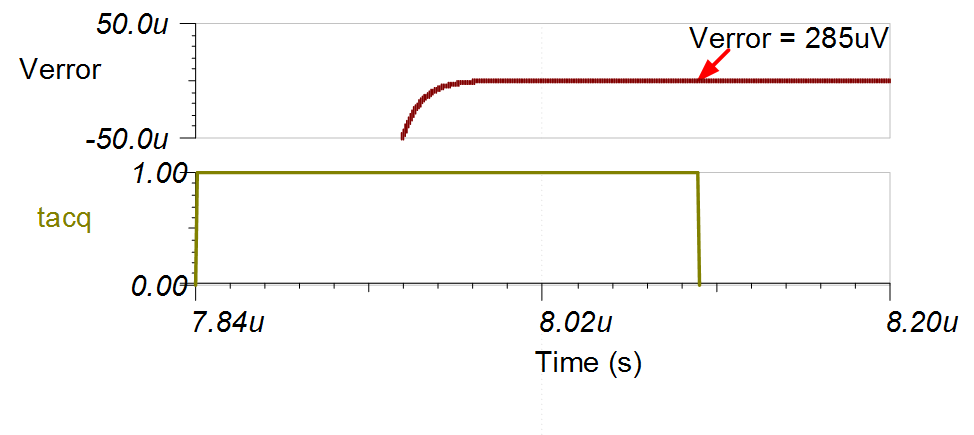

之所以使用 OPA827 緩沖器 (22MHz GBW),是因為它能夠響應 ADS8568 的電荷反沖產生的快速瞬態。該運算放大器緩沖器使系統能夠實現 ADS8568 的最大采樣速率 (510kSPS)。以下仿真顯示了使用 INA828 和 OPA827 緩沖器以及 ADS8568 的穩定至滿量程直流輸入信號。該類型的仿真表明已正確選擇采樣保持反沖電路,滿足所需的 ?LSB (152μV)。請觀看 SAR ADC 前端元件選擇簡介 培訓視頻系列,了解有關該主題的詳細理論。

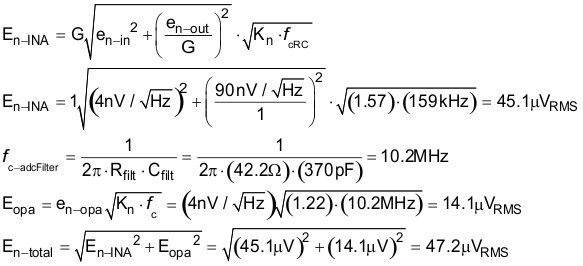

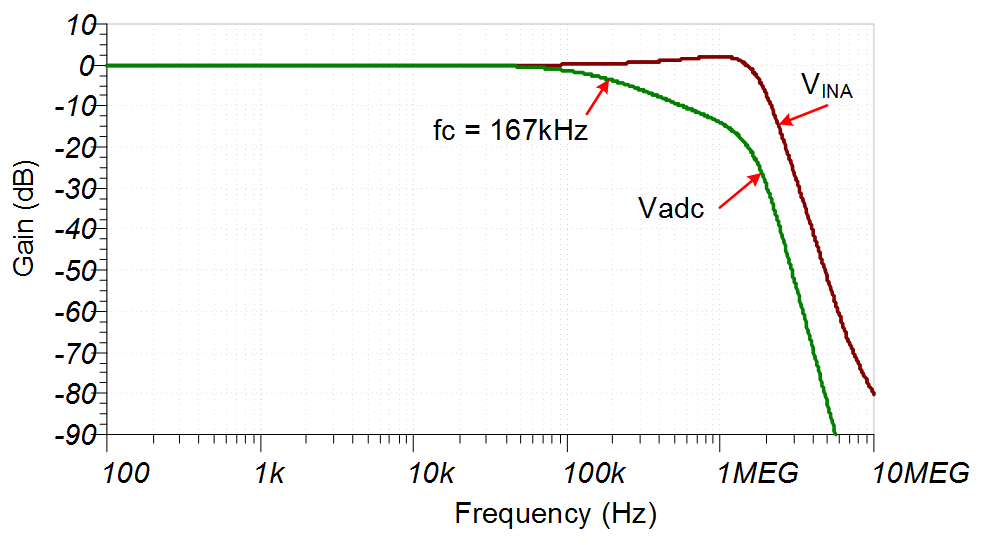

該部分概要介紹如何使用簡化的噪聲計算方法進行粗略估算。這些噪聲包括 INA828 和 OPA827 噪聲。請注意,儀表放大器和運算放大器之間的 RC 濾波器會顯著降低總噪聲。將輸出濾波器極點估算為二階濾波器,因為 OPA827 (22MHz) 帶寬限制和電荷桶濾波器截止頻率 (10.2MHz) 接近。

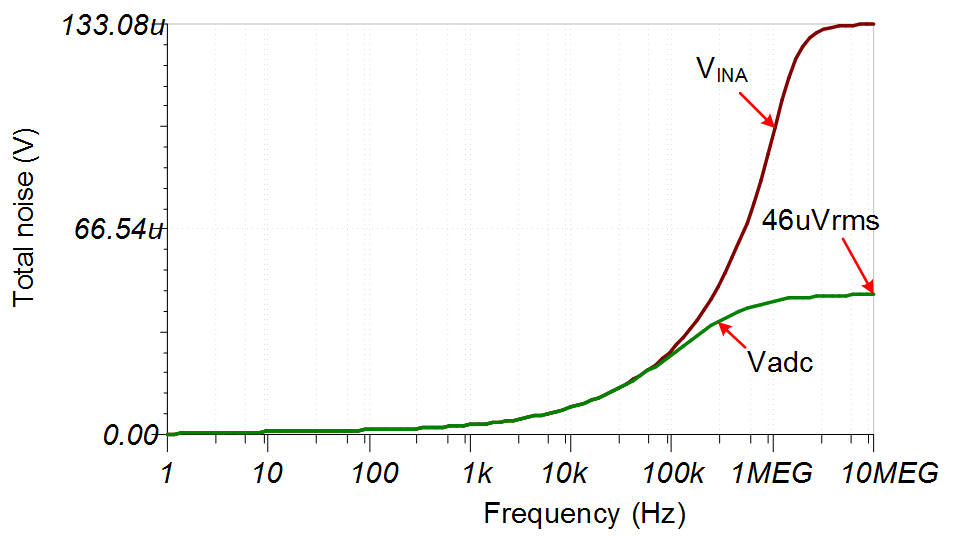

請注意,計算值與仿真值之間匹配良好(計算值 = 47.2μV,仿真值 = 46μV)。有關放大器噪聲計算的詳細理論,請參閱TI 高精度實驗室;有關數據轉換噪聲,請參閱計算 ADC 系統的總噪聲。

| 器件 | 主要特性 | 鏈路 | 類似器件 |
|---|---|---|---|
| ADS8568 | 16 位、8 通道同步采樣、雙極性輸入 SAR ADC | 16 位、8 通道同步采樣雙極輸入 SAR 模數轉換器 (ADC) | 模數轉換器 (ADC) |
| INA828 |
帶寬 1MHz (G=1),低噪聲 18nV/rtHz,低失調電壓 ±40μV,低溫漂 ±0.4μV/oC,低增益漂移 0.1ppm/oC(典型值) |
50μV 失調電壓、7nV/√Hz 噪聲、低功耗、精密儀表放大器 | 儀表放大器 |
| OPA827 | 增益帶寬 22MHz,低噪聲 4nV/rtHz,低失調電壓 ±75μV,低失調電壓漂移 ±0.1μV/oC(典型值) | 低噪聲、高精度 JFET 輸入運算放大器 | 運算放大器 |
德州儀器 (TI),SBAA286 的源文件,支持軟件
