設計目標

設計說明

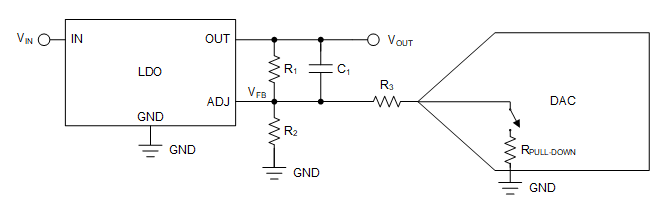

電源裕度電路用于調節電源轉換器的輸出。這樣做可以調整電源輸出的偏移和漂移，或者對所需的輸出端值進行編程。一般低壓降穩壓器 (LDO) 和直流/直流轉換器等可調節電源也有提供反饋或調節輸入，用于設置所需的輸出。精密電壓輸出數模轉換器 (DAC) 為以線性方式控制電源輸出而設計。下圖顯示了一個示例電源裕度調節電路。電源裕度調節的典型應用是測試和測量、通信設備以及電力輸送。

設計說明

1. 選擇具有所需分辨率、下拉電阻器值和輸出范圍的 DAC。
2. 導出該 DAC 輸出與 V_OUT 之間的關系。
3. 根據流經反饋電路的典型電流選擇 R₁。
4. 考慮 DAC 的斷電和加電條件，計算 V_DAC 的啟動或標稱值。
5. 選擇 R₂ 和 R₃ 值，以滿足所需的啟動輸出電壓，并且使 DAC 輸出電壓范圍符合所需的調諧范圍。
6. 計算裕度低和裕度高 DAC 輸出。
7. 選擇補償電容器，以實現所需的階躍響應。

設計步驟

1. 選擇 LDO TPS79501 器件進行計算。DAC53608 器件是一款適用于此類應用的超低成本、10 位、8 通道、單極輸出 DAC
2. 電源的輸出電壓計算公式為：


   其中

   • I₁ 是流經 R₁ 的電流
   • I₂ 是流經 R₂ 的電流
   • I₃ 是流經 R₃ 的電流

   該應用中的 DAC 通常包括斷電模式，此時電壓輸出端具有一個內部下拉電阻器。因此，替換前一個公式中的電流值會得到：

   • 當 DAC 處于斷電 模式時：

   • 當 DAC 輸出加電時：


   對于 DAC53608，R_PULL-DOWN 為 10kΩ。對于 LDO 器件型號 TPS79501，V_REF 的值為 1.225V。

3. 可以通過以下方法來計算 R₁。
   流經 TPS79501 的 FB 引腳的電流為 1μA。為了使該電流可以忽略不計，I₁ 應遠大于 I_FB。將 I₁ 選擇為 50μA。使用以下公式計算 R₁：


   可以通過以下公式計算 I₁ 的標稱值：

   • 當 DAC 處于斷電 模式時

   • 當 DAC 輸出加電時


   可以通過以下公式來計算裕度高 和裕度低 輸出下的 I₁ 值：




4. 可以使用以下方法計算 V_DAC 的標稱或啟動值：

   為了確保在 DAC 從斷電轉換為加電時 10kΩ 電阻器不產生影響，可以使用以下公式計算 DAC 電壓的加電值：



   前一個公式可以進一步簡化為：


5. 可以使用以下方法計算 R₂ 和 R₃ 的值：

   如果 V_DAC 的加電或標稱值保持在 V_REF 的三分之一（即 408.3mV），則 R₃ 為 2 × 10kΩ = 20kΩ。可以使用以下公式計算 R₂：



   替換 R₃ 值，可以計算出 R₂ 等于 133kΩ。

6. 減去 I₁ 的裕度高 和標稱 值，相應的公式可以得出

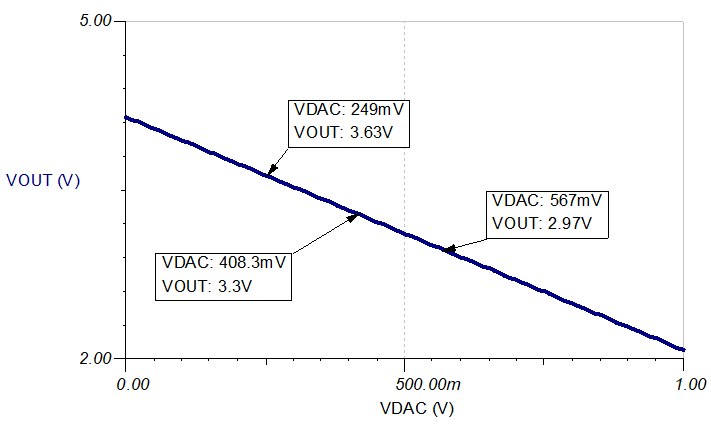

   因此，V_DAC 的裕度高 值為 249mV，類似地，可以通過以下公式計算出裕度低 值為 567mV：

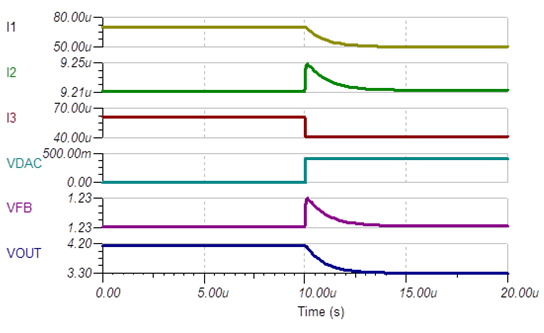

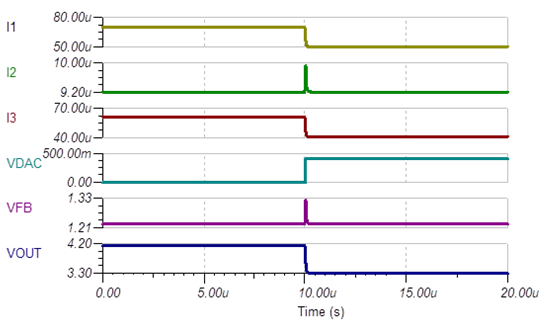

7. 該不包含補償電容器的電路的階躍響具有一些過沖和振鈴，如以下曲線所示。這種瞬態響應可能會導致負載電路上出現誤差。要盡可能地減小這些誤差，應使用補償電容器 C₁。通常可以通過仿真來獲取該電容的值。比較輸出顯示了采用 22pF 補償電容器時的波形。

設計采用的器件和備選器件
