| AVDD | Vee | Vdd |
|---|---|---|
| 5.0V | 6.5V | 5.0V |

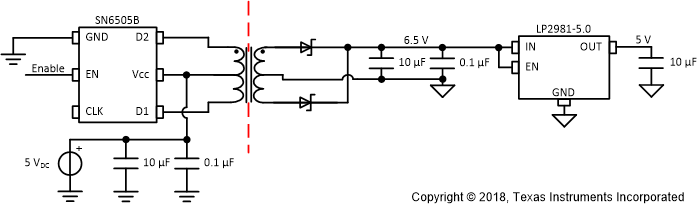

此設計展示了采用變壓器驅動器和低壓降穩壓器 (LDO) 的隔離式電源。此設計旨在與數字隔離式 SAR ADC 結合使用(如數字隔離式 ADS8689 設計中所示)。需要隔離接口的工業應用 是此設計與 SAR ADC 結合后的主要應用場合。根據輸出電流要求和輸出電壓噪聲要求不同,可以選擇不同的變壓器驅動器和 LDO。該電源的設計和測試均基于采用 ADS8689 的 PCB,本文檔稍后會顯示 ADS8689 的性能以證明該電源的有效性。
此電路實施適用于模擬輸入模塊、心電圖 (ECG)、脈動式血氧計 和臨床患者監護儀 等應用。

| 規格 | 目標值 | 測得值 |
|---|---|---|
| LDO 輸出電流 | < 100mA | 每通道 16mA |
| LDO 輸出電壓噪聲 | < 1mVRMS | 不適用 |
| ADS8689 信噪比 (SNR) | 92dB | 92.4dB |
| ADS8689 總諧波失真 (THD) | -112dB | 111.3dB |

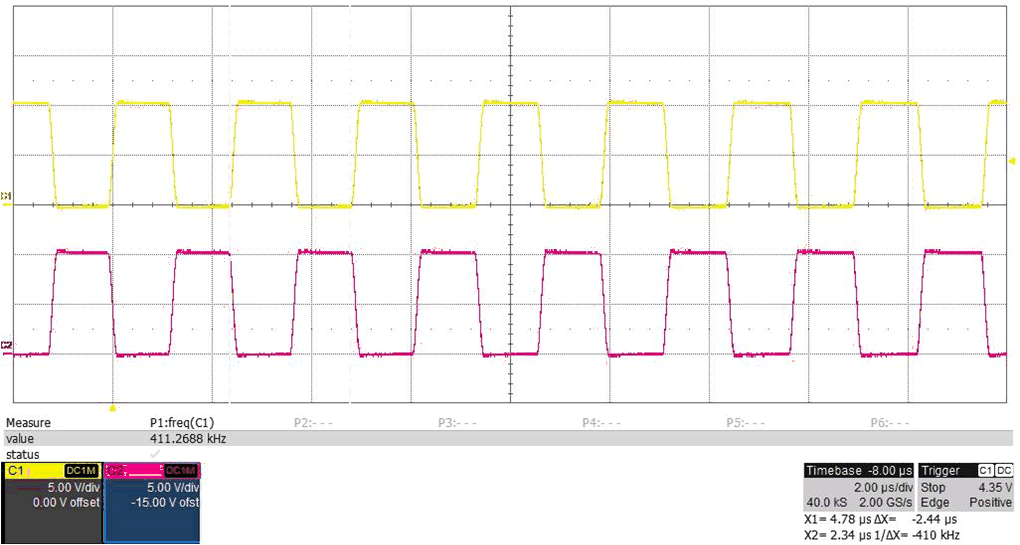

下圖是 SN6505B 兩條變壓器驅動線路的示波器截圖。這些是 411kHz 頻率下的 0V 至 5V 脈沖。

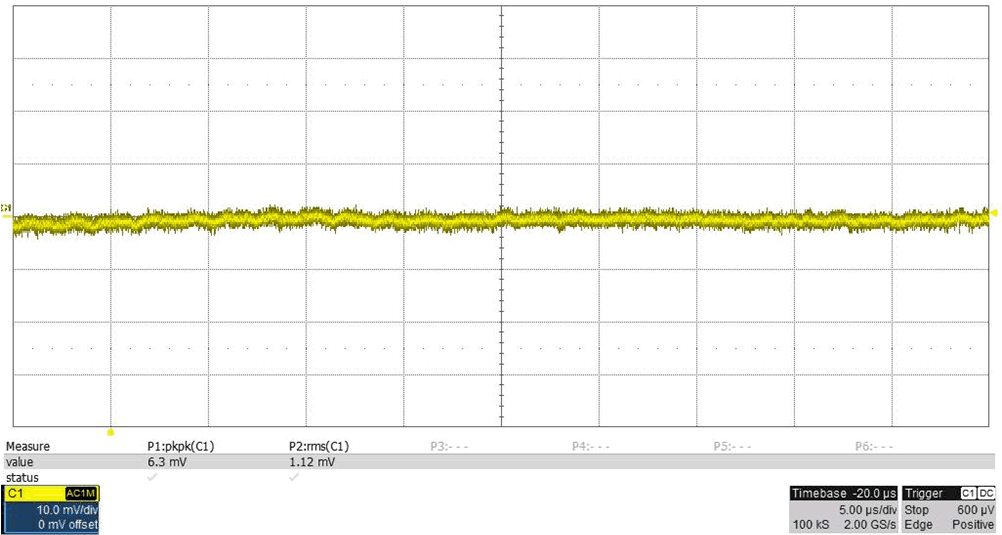

下圖是 SN6505B 功率級整流器之后的輸出電壓的示波器截圖。這是 LP2981-5.0 LDO 的輸入。結果:1.12mVRMS。

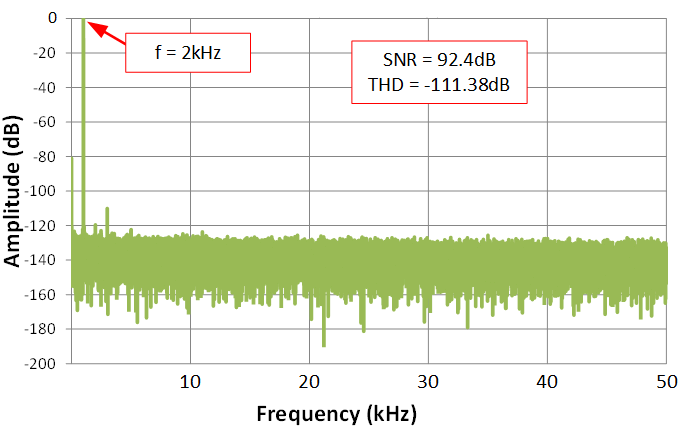

該電源是在通道間隔離式 ADS8689 PCB 上實現的。測量 ADS8689 的交流性能證明了此隔離式電源的有效性。交流性能顯示 SNR = 92.4dB 且 THD = –111.3dB,這與該 ADC 的額定性能非常匹配:SNR = 92dB 且 THD = –112dB。

| 器件 | 主要特性 | 鏈路 | 類似器件 |
|---|---|---|---|
| ADS8689 | 12 位分辨率,SPI,1Msps 采樣速率,單端輸入,AVDD/Vref 輸入范圍為 1.6V 至 3.6V。 | 具有可編程 (±12V/±10V/±6V/±5V/±2.5V) 輸入范圍、+5V 電源的 16 位、100kSPS、單通道 SAR ADC | 模數轉換器 (ADC) |
| SN6505B | 低噪聲 1A、420kHz 變壓器驅動器 | 適用于隔離電源的低噪聲、1A、420kHz 變壓器驅動器 | 變壓器驅動器 |
| LP2981 | 具有關斷模式的 100mA 超低壓降穩壓器 | 具有使能功能的 100mA、16V 低壓降穩壓器 | 線性和低壓降 (LDO) 穩壓器 |
