NEST147 March 2025 AMC1302 , INA181 , TMCS1123 , TMS320F28P550SJ
能源永續性與安全性的疑慮，正加速對儲能系統的需求，特別是在住宅太陽能裝置中。市面上有整合儲能系統的微型逆變器，功率高達 2kW。系統需要更高功率時，則可採用也連接儲能系統的串列式逆變器或混合串列式逆變器。
圖 1 為混合串列式逆變器的方塊圖。共用的穩壓 DC 匯流排將基本區塊互連。混合串列式逆變器包含以下子塊：
- 用於執行最大功率點追蹤的單向 DC/DC 轉換器。
- 用於電池充電和放電的雙向 DC/DC 轉換器。電池可在夜間或停電期間提供電力。
- DC 轉 AC 轉換器，負責將 DC 電源轉換為 AC 電源，並維持低電流總諧波失真 (THD)。
- 微控制器 (MCU)，用於測量電流和電壓、控制電源開關、執行絕緣監測、偵測串列電弧，以及啟用通訊。
- 功率優化器，用於最大化光電面板的可用功率，不受日照強度和溫度等外部變數影響。

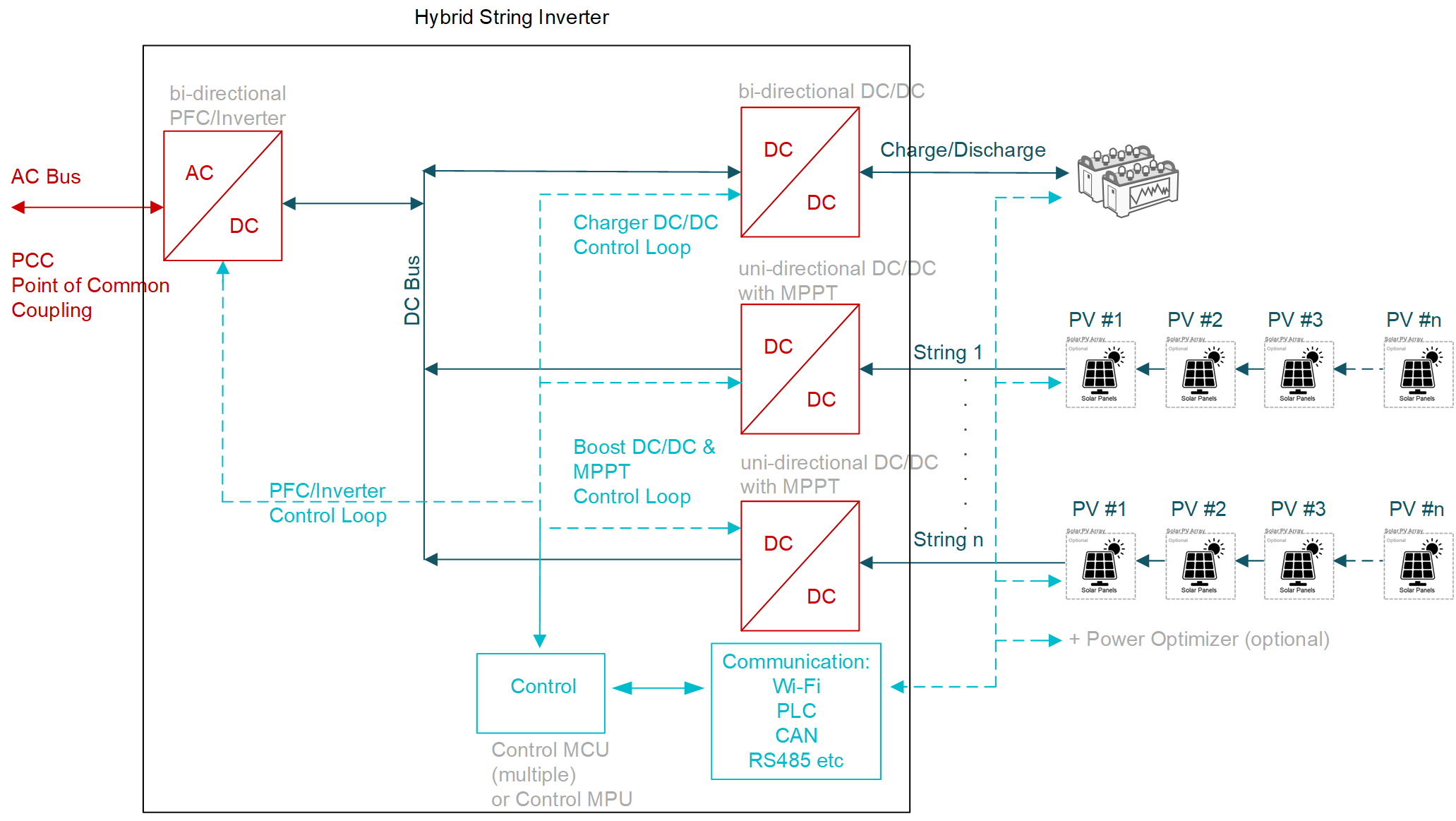

圖 1 連接至電網的混合串列式逆變器電路圖IGBT 與 GaN FET 的比較
串列式轉換器包含電源開關，例如絕緣閘極雙極電晶體 (IGBT)。這類供電產品存在尾電流和二極體逆向復原等問題，會導致高切換損耗。此外，這些現象會受到溫度影響，導致更高的功率損耗，特別是對於靜態冷卻解決方案而言。因此，這些供電產品需要以低頻率運作，需要體積更大的被動元件和散熱器。通常，切換頻率範圍為 5kHz 至 15kHz。
氮化鎵 (GaN) 等寬能隙電源開關沒有少數載子現象，因此能降低切換損耗。降低切換損耗可在維持相同系統損耗的情況下提高切換頻率，進而減少被動元件數量。平均而言，切換頻率將提高六倍。
本文提出 GaN 場效電晶體 (FET) 型 10kW 串列式逆變器。我們也將探討 GaN 的優勢，並強調為住宅太陽能應用建置此類系統的優點。
GaN 型串列式逆變器的設計考量
圖 2 介紹了具有電池儲能系統的 10kW、GaN 型單相串列式逆變器參考設計，包括所有主動和被動元件。
圖 2 以 GaN 裝置為基礎的 10kW 單相參考設計圖 3 是轉換器的電路圖。
圖 3 單相串列式逆變器參考設計方塊圖此參考設計包含四個在不同切換頻率下運作的電源轉換系統：
- 兩個升壓轉換器，用於實現兩個獨立串列輸入，每個額定功率為 5kW (134kHz)。
- 額定功率為 10kW 的交錯式雙向 DC/DC 轉換器 (67kHz)。
- 推向電網、額定功率為 4.6kW 的雙向 DC/AC 轉換器 (89kHz)。
供電產品
由於可在頂部冷卻額定電壓為 650V 的 30mΩ LMG3522R030 GaN FET，其熱阻抗低於底部冷卻裝置。這些 FET 具有整合式閘極驅動器，可降低解決方案成本並縮小設計尺寸。
MCU
如圖 3 所示，單一 MCU 控制參考設計。TMS320F28P550SJ 可即時控制四個功率轉換級、保護，以及多重控制迴路的實作。可以讓 MCU 參考電源接地 (GND DC–)。由於有整合式閘極驅動器，也可以直接控制 GaN FET。底側（Q1A、Q1B、Q2、Q4、Q6、Q7）不需要隔離式閘極驅動器。
電流感測
系統需要在不同轉換器級的不同點進行電流測量。由於 MCU 參考電源接地，升壓轉換器會利用 INA181 等分流架構解決方案測量負軌上的電流。在交錯式轉換器中，您需要使用 AMC1302 等精密電流感測強化型隔離放大器，在不同時間和不同溫度下以高準確度測量電池中的電流。內部 GaN 低壓差穩壓器產生的 5V 可為電流感測放大器供電。在逆變器級中，可使用 TMCS1123 等霍爾效應電流感測器測量電網電流。其高頻寬與準確度有助於大幅降低電流 THD。
實驗結果
我們使用以下系統電壓運作參考設計：
- 串列輸入電壓：350V。
- 額定電池電壓：160V。
- 電網電壓：230V。
- DC 鏈路電壓：控制在 400V。
我們收集了轉換器在不同情境下運作時的以下效率：
圖 4 從光電板輸出向電網轉換功率時的效率（350VDC，230VAC）
圖 5 從電池輸出向電網轉換功率時的效率（160VDC，230VAC）
圖 6 從光電板向電池轉換功率時的效率（350VDC，160VDC）圖表顯示，即使切換速度比標準 IGBT 解決方案快六倍，整體效率仍可媲美現今的 IGBT 解決方案。包含內務處理型電源供應器時，效率仍接近 98%。所有三張圖都包含兩個功率轉換級。
結論
GaN 有助於實現更高的功率密度，進而減輕最終終端設備的重量。憑藉接近 98% 的整體系統效率和 2.3kW/L 的功率密度，此串列式逆變器參考設計展現出絕佳性能。此外，考慮到整體系統成本，實作整合式閘極驅動器解決方案的可能會降低成本。
