該新產品系列為無需差動輸出的緊湊型設計提供了替代裝置選項。差動與單端輸出放大器之間的差異主要體現在其處理雜訊，輸出訊號的方式及設計特性上的不同。該新產品系列推出了兩種單端放大器選項，分別是固定增益單端放大器及比率增益單端放大器。

單端固定增益放大器因易於使用且符合成本效益而廣受青睞。單端固定增益放大器可以輸出與放大器輸入電壓成比例的單端訊號。由於本裝置設計為直接與單端輸入 ADC 介接，因此不再需要如先前在圖 2-1中所述的額外差動轉單端放大器轉換級。因此，此設計所需的元件更少，可以實現更小的設計尺寸、更低的 BOM 成本，非常適合緊湊型系統。

單端固定增益裝置的設計考量之一是接地雜訊靈敏度。接地電位的波動可能會產生雜訊或誤差，進而導致輸出訊號失真，但只要選擇適當?shù)慕拥睾驮x擇即可消除此現象。若未能將此因素納入考量，可能會降低訊噪比及整體性能。另一項設計考量是應用於裝置參考 (REFIN) 針腳的電壓。裝置的針腳配置如圖 2-4所示。圖 2-2展示了 AMC0x11S 裝置的輸入到輸出傳輸特性，該單端固定增益輸出裝置的輸入電壓範圍為 0 至 2.25V。

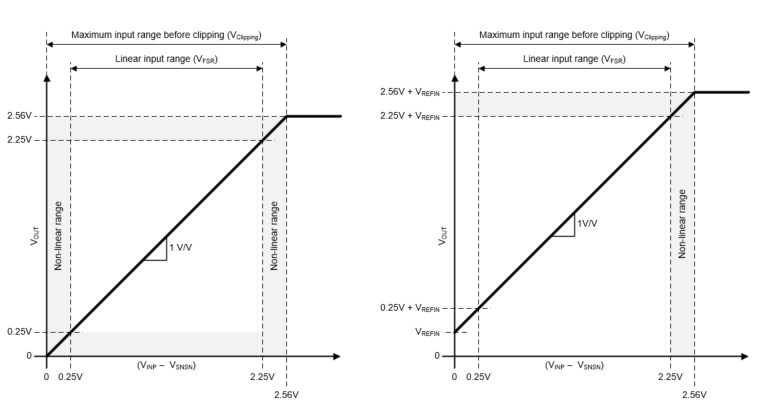

圖 2-2 AMC0x11S 的輸入到輸出傳輸特性

左圖展示了 REFIN 短接到 GND2 的情況。右圖展示了當 V_REFIN = 250mV 時的情況。向 REFIN 供應 ≥250mV 的電壓可將線性輸入電壓範圍延伸至 0V。輸出緩衝器需要最小 250mV 的空餘空間，才能進行線性運作。因此當 REFIN 短接到 GND2 時，裝置在輸入電壓接近 0V 時會顯示出非線性行為。AMC0x11S 裝置的輸出電壓公式為：

AMC0x11S 的輸出電壓：

AMC0x30S 裝置是輸入電壓範圍為 ±1V 的單端固定增益裝置，其輸出與輸入電壓 (V_IN) 成正比，其中 REFIN 參考的是 GND2。輸出可以透過以下公式定義：

AMC0x30S 的輸出電壓：

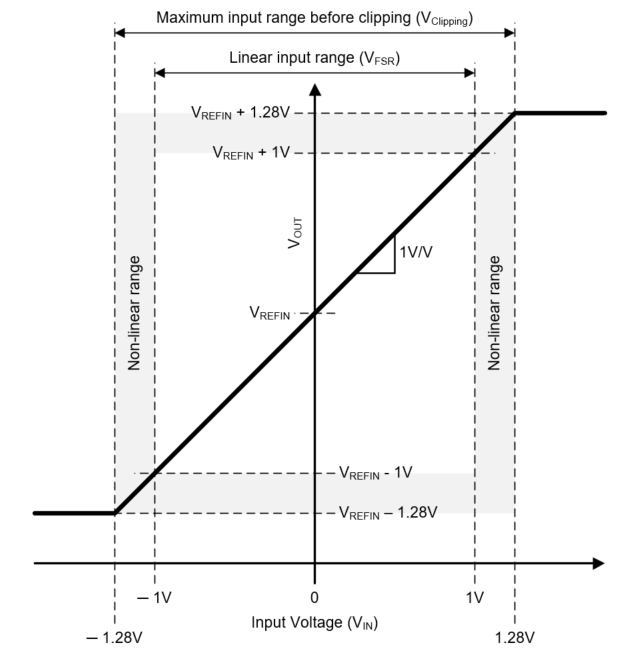

圖 2-3展示了 AMC0x30S 裝置的輸入到輸出傳輸特性。若輸入電壓低於 – 1V 或高於 +1V，則裝置的輸出會繼續遵循輸入，但線性性能會降低。

圖 2-3 AMC0x30S 的輸入到輸出傳輸特性
