7 電容放大的概念
CM 雜訊變少的 AEF 電路可放大 CM 扼流器的表觀電感，或相關頻率範圍 Y 電容器的表觀電容。爲 CM 衰減配置的 VSCI AEF 使用放大器級作爲注入電容器 CINJ 的電容倍增器。就是這個主動電容的高值支援 CM 扼流器的低值以達到衰減目標。
請見 圖 6-1，方程式 1 顯示注入電容有效地以 GAEF 倍增，這是從電源線到放大器輸出的 CM 電壓增益：
方程式 1.

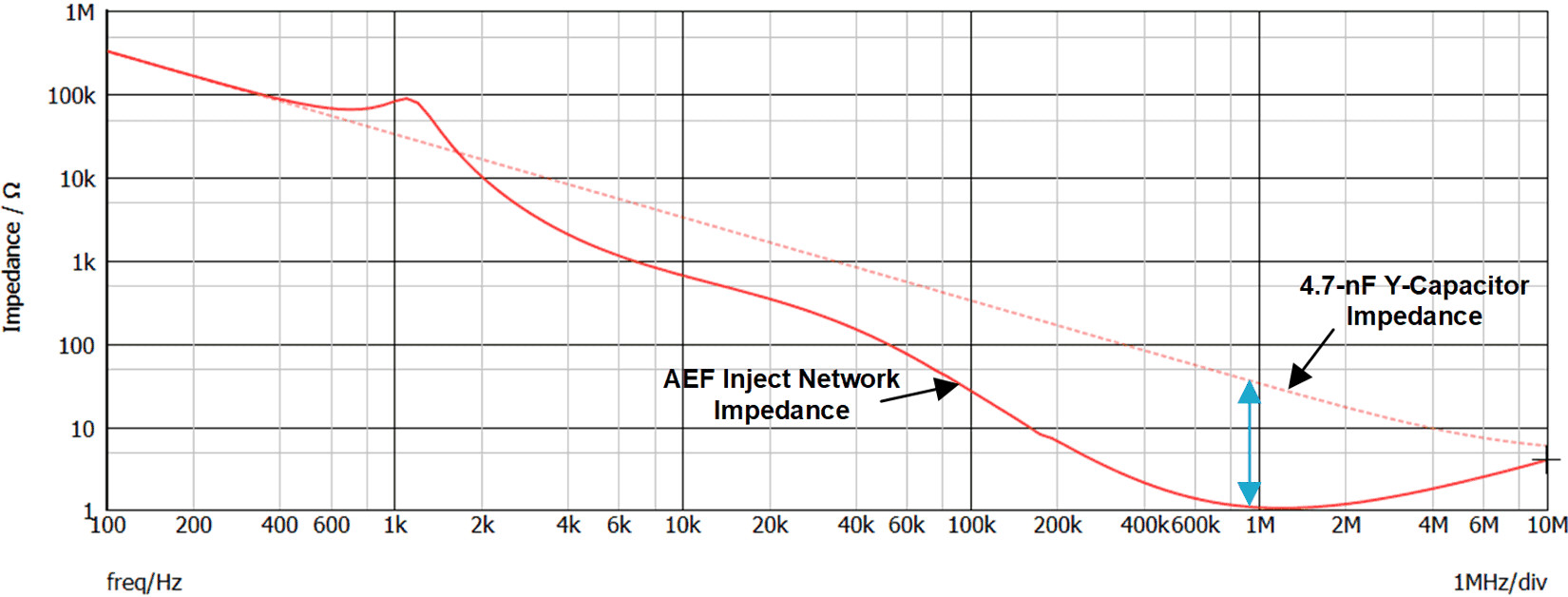

圖 7-1 顯示啓用及停用 FB-VSCI AEF 電路時的注入網路阻抗的模擬圖。高於 2 kHz (特別是高於 100 kHz) 的低阻抗是由 4.7-nF 注入電容器的主動電路及其相關阻尼網路所造成的電容放大。
圖 7-1 注入支路 ZINJ 的範例：啟用 AEF 與傳統 Y 電容器的比較，顯示透過主動回饋動作在更高頻率下增強的等效電容
