3 Frühere Generationen von isolierten Verst?rkern von Texas Instruments strahlen St?rstrahlungsleistung aus

Der 2018 herausgebrachte ISO224 verwaltete die Energieüberquerung über die Isolationsbarriere und fügte OOK-Datenübertragung hinzu. Der in Abbildung 3-1 gezeigte EMI-Scan der abgestrahlten Emissionen wurde mit dem ISO224 durchgeführt. Die Emissionen werden zun?chst um 540 MHz mit einem Abstand von 18 dB beobachtet und weiter bis zu 1 GHz, der Prüfgrenze gem?? CISPR 11, mit einem Abstand von 6 dB bei 940 MHz, fortgesetzt.

Abbildung 3-1 ISO224 CISPR 11 abgestrahlte Emissionen EMI-Scan

Texas Instruments hat die Trennverst?rker AMC1100 und AMC1200 im Jahr 2011 auf den Markt gebracht. Diese Bausteine verfügen über eine grundlegende Isolierungsbarriere und erfüllen die CISPR 11-Normen Klasse A und Klasse B mit ausreichendem Spielraum.

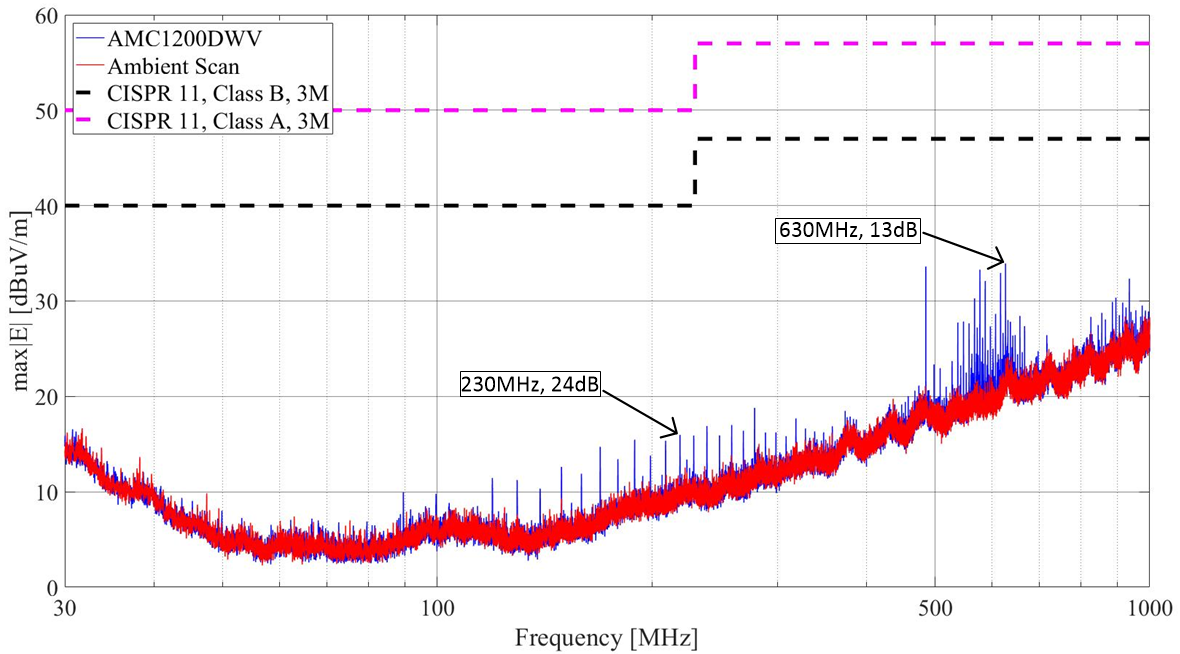

Wie in Abbildung 3-2 gezeigt, weist der AMC1200 mehrere Abstrahlungsspitzen über dem Grundrauschen auf, allerdings steht für die in Schwarz dargestellte CISPR-Klasse-B-Grenze ein betr?chtlicher Spielraum zur Verfügung. Die Rauschspitzen im Bereich von 100 MHz bis 230 MHz weisen einen Abstand von 24 dB von der Grenze von CISPR11 Klasse B auf, w?hrend die Rauschspitzen im h?heren Frequenzbereich von 480 MHz bis 630 MHz einen Abstand von 13 dB aufweisen.

Abbildung 3-2 AMC1200 CISPR 11 abgestrahlte Emissionen EMI-Scan
