1 特性
- 支持跨四個端口進行控制信號管理和 I2C 聚合
- 結合多個 FPC401 可通過一個主機接口控制 56 個端口
- 無需使用分立式 I2C 多路復用器、LED 驅動器和高引腳計數現場可編程門陣列 (FPGA)/復雜可編程邏輯器件 (CPLD) 控制器件
- 通過處理接近端口的全部低速控制信號來降低 PCB 布線復雜性
- 可選 I2C（高達 1MHz）或 SPI（高達 10MHz）主機控制接口
- 從模塊中自動預取用戶指定的重要數據
- 單端口和多端口讀/寫延遲短：SPI 模式 <50µs，I2C 模式 <400µs
- 廣播模式允許對所有 FPC401 控制器的全部端口同步執行寫操作
- 用于指示端口狀態的高級 LED 特性， 包括可編程閃爍和調光
- 可定制中斷事件
- 單獨的主機側 I/O 電壓：1.8V 至 3.3V
- 采用小型四方扁平無引線 (QFN) 封裝，能夠放置在 PCB 底部的端口下方
2 應用
- ToR/聚合/核心交換機和路由器 SFP+/QSFP+ 端口控制
- SAS 外部電纜管理接口控制
- 視頻交換機和路由器 SFP+/QSFP+ 端口控制
3 說明
FPC401 四端口控制器用作低速信號聚合器，適用于 SFP+、QSFP+ 和 SAS 等通用端口類型。FPC401 能夠跨四個端口聚合所有低速控制和 I2C 信號，并為主機提供了一個方便使用的管理接口（I2C 或 SPI）。對于高端口數 應用 來說，可以搭配使用多個 FPC401，而且同樣能夠為主機提供一個公共控制接口。FPC401 所采用的設計允許放置在 PCB 底部的壓合連接器下，這樣方便布線。憑借這種本地控制端口低速信號的方法，可以使用 IO 數更少的控制器件（FPGA、CPLD、MCU）并減少布線層擁塞，從而降低系統物料清單 (BOM) 成本。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| FPC401 | QFN (56) | 5.00mm x 11.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

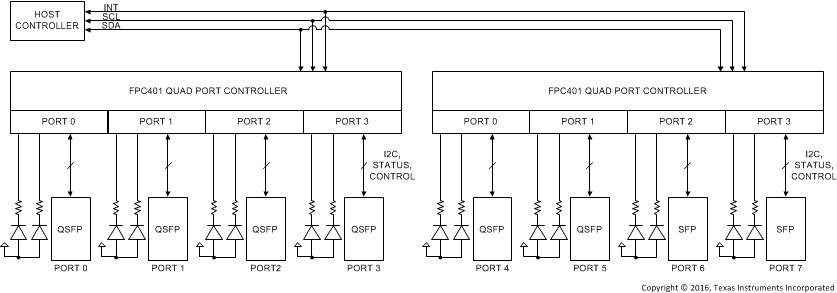

簡化框圖
