ZHCSCZ2A July 2014 – September 2014 DS125BR820
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Applications and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- NJY|54
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
1 特性
- 每通道 70mW（典型值）的低功耗，可選擇關閉不使用的通道
- 支持無縫鏈路協商
- 啟用主 ASIC，從而在較長的距離上滿足前端口眼圖波罩要求
- 高級可配置信號調節 I/O
- 6GHz 時，接收高達 10dB 的連續時間線性均衡器 (CTLE)
- 線性輸出驅動器
- 可變輸出電壓范圍高達 1200mVp-p
- 可通過引腳選擇 EEPROM 或 SMBus 接口進行編程
- 單電源電壓：2.5V 或 3.3V
- -40°C 至 85°C 工作溫度范圍
- 10mm x 5.5mm 54 引腳超薄型四方扁平無引線 (WQFN) 封裝內的直通引腳分配
2 應用
- 前端口 40G-CR4/SR4/LR4 鏈路擴展
- 背板 40G-KR4 鏈路擴展
- SAS/SATA/PCIe 鏈路擴展
- 其它速率高達 12.5Gbps 的專有高速接口
簡化功能框圖
3 說明
DS125BR820 是一款超低功耗高性能中繼器/轉接驅動器，專用于支持高速接口速率高達 12.5Gbps 的八個通道，例如 40G-CR4、40G-KR4、SAS/SATA 和 PCIe。 接收器的連續時間線性均衡器 (CTLE) 后接一個線性輸出驅動器，可在 6GHz (12Gbps) 時提供 3dB 至 10dB 的可編程高頻增強功能。 CTLE 接收器能夠打開一個因碼間干擾 (ISI)（由電路板跡線或銅質同軸電纜等互連介質引起）而完全關閉的輸入眼型狀態。 可編程的均衡能夠可在互連通道內的實體布局方面實現最大限度的靈活性并提高通道的總體性能。
當在 40G-CR4/KR4、SAS/SATA 和 PCIe 應用中運行時，DS125BR820 保留發射信號特性，從而使得主機控制器和端點能夠協商發射均衡器系數。 這個鏈路協商協議的透明管理有助于實現系統級互用性并最大限度縮短延遲。
可通過引腳控制、軟件（SMBus 或 I2C）來輕松應用相關可編程設置，或者通過外部 EEPROM 直接加載設置。 在 EEPROM 模式下，配置信息在加電時自動加載，這樣就免除了對于外部微控制器或軟件驅動程序的需要。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DS125BR820 | WQFN (54) | 10mm x 5.5mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

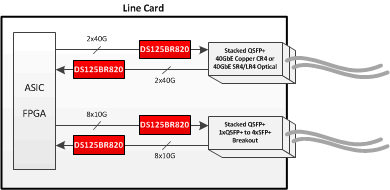

典型應用方框圖
