1 特性
2 應用
- 繼電器驅動器
- 單極步進電機驅動器
- 螺線管驅動器
- 常見低側開關 應用
3 說明
DRV8806 提供了一個具有過流保護的 4 通道低側驅動器。它具有內置的用來鉗制由電感負載生成的關閉瞬態的二極管，可被用于驅動單極步進電機、直流電機、繼電器、螺線管、或者其它負載。
DRV8806 能夠提供高達 2A（單通道打開）或者 1A（所有通道打開）持續輸出電流（25°C 時有足夠的印刷電路板 (PCB) 散熱）
提供一個用于控制輸出驅動器的串行接口。可通過串行接口讀取故障狀態。多個 DRV8806 器件可被連在一起共同使用一個單一串行串口。
內置的關斷功能可提供過流保護、短路保護、欠壓閉鎖和過熱保護，具體故障由故障輸出引腳來指示。
DRV8806 采用 16 引腳散熱薄型小外形尺寸 (HTSSOP) 封裝（環境友好型：符合 RoHS 標準且無銻/無溴）。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8806 | HTSSOP (16) | 5.00mm x 4.40mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

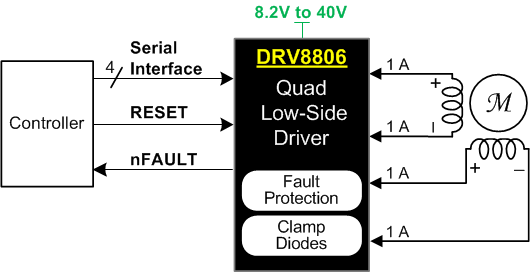

簡化電路原理圖
