1 特性
2 應用
- 三相無刷直流 (BLDC) 電機和永磁同步電機 (PMSM)
- CPAP 和泵
- 電動自行車
- 電動工具
- 機器人和遙控 (RC) 玩具
- 工業自動化
3 說明

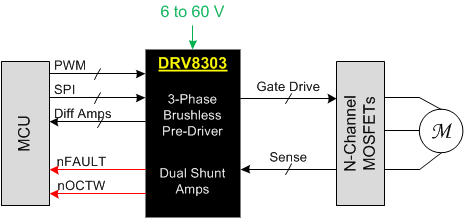

DRV8303 是一款適用于三相電機驅動應用的柵極驅動器 IC。該器件提供三個半橋驅動器，每個驅動器能夠驅動兩個 N 通道 MOSFET。該器件最高支持 1.7A 拉電流和 2.3A 峰值電流。DRV8303 可在 6V 至 60V 的寬電源范圍內，在單一電源供電下運行。它采用自舉柵極驅動器架構和涓流充電電路來支持 100% 占空比。DRV8303 在切換高側或低側 MOSFET 時使用自動握手機制，以防止發生電流擊穿。高側和低側 MOSFET 的集成 VDS 感測用于防止外部功率級出現過流現象。
DRV8303 具有兩個針對電流進行精確測量的分流放大器。這兩個放大器支持雙向電流感測，可提供高達 3V 的可調節輸出失調電壓。
串行外設接口 (SPI) 提供詳細的故障報告和靈活的參數設置，例如電流分流放大器的增益選項和柵極驅動器的轉換率控制。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8303 | TSSOP (48) | 12.50mm x 6.10mm |
- 要了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。
