1 特性
- 數字單極性開關霍爾傳感器
- 出色的溫度穩定性
- 溫度范圍內的靈敏度為 ±10%
- 多個靈敏度選項 (BOP/BRP)：
- 支持寬電壓范圍
- 2.5V 至 38V
- 無需外部穩壓器
- 寬運行電壓范圍
- TA = -40 至 125°C（Q，請見 Figure 24）
- 開漏輸出（30mA 灌電流）
- 35µs 快速上電時間
- 小型封裝尺寸
- 表面貼裝 3 引腳小外形尺寸晶體管 (SOT)-23 (DBZ)
- 2.92mm × 2.37mm
- 插入式 3 引腳 TO-92 (LPG)
- 4.00mm × 3.15mm
- 表面貼裝 3 引腳小外形尺寸晶體管 (SOT)-23 (DBZ)
-
保護 特性
- 反向電源保護（高達 -22V）
- 支持高達 40V 拋負載
- 輸出短路保護
- 輸出電流限制
2 應用
- 對接檢測
- 門開關檢測
- 接近感測
- 閥定位
- 脈沖計數
3 說明
DRV5023 器件是一款斬波穩定霍爾效應傳感器，能夠在整個溫度范圍內提供具有出色靈敏度穩定性和集成保護特性的磁場感測 解決方案。
當應用的磁通量密度超過 BOP 閾值時，DRV5023 開漏輸出變?yōu)榈碗娖健］敵鰧⒈３值碗娖?，直到磁通量密度降?BRP 以下之后變?yōu)楦咦杩埂］敵龉嚯娏髂芰?30mA。反向極性保護高達 -22V 的寬工作電壓范圍（2.5 至 38V）使得此器件廣泛適用于各種工業 信號。
該器件提供針對反向電源情況、負載突降以及輸出短路或過流故障的內部保護功能。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|

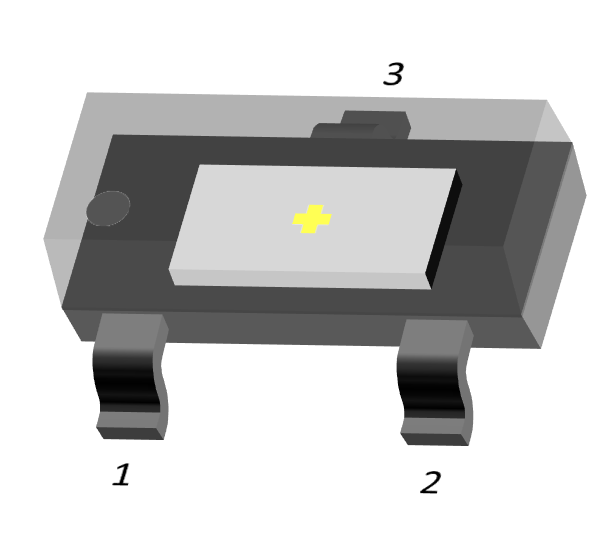

| DRV5023 | SOT-23 (3) | 2.92mm × 1.30mm |

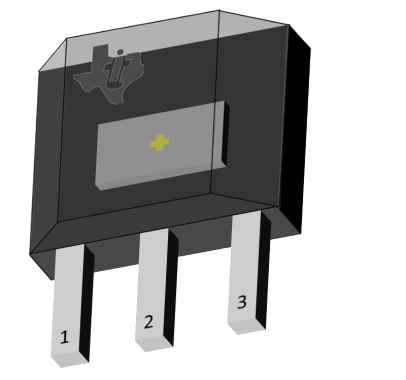

| TO-92 (3) | 4.00mm × 3.15mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

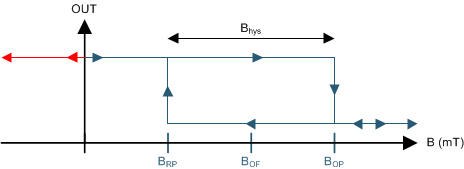

輸出狀態
SOT-23
TO-92
