ZHCSAG8A November 2012 – March 2015 DRV10866
PRODUCTION DATA.
1 特性
2 應用范圍
- 筆記本 CPU 風扇
- 游戲站 CPU 風扇
- ASIC 冷卻風扇
3 說明
DRV10866 是一款具有集成功率金屬氧化物半導體場效應晶體管 (MOSFET) 的三相無傳感器電機驅動器，驅動電流峰值可達 680mA。 DRV10866 專門針對低噪聲和低外部元件數風扇電機驅動應用而設計。 DRV10866 具有內置過電流保護，無需外部電流感測電阻。 同步整流運行模式可提高電機驅動器應用的效率。 DRV10866 通過開漏輸出端輸出 FG 或 ½ FG 以指示電機速度。 該器件實現了適合三相電機的 150° 無傳感器反電動勢 (BEMF) 控制方案。 DRV10866 采用 10 引腳、3mm × 3mm × 0.75mm 高效散熱型 SON (DSC) 封裝。 額定工作溫度為 –40°C 至 125°C。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV10866 | WSON (10) | 3.00mm x 3.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

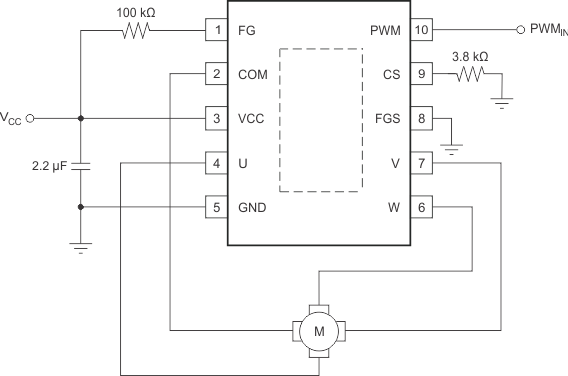

DRV10866 典型應用
