1 特性

• 數字音頻接口發送器 (DIT)
  • 最高支持 216kHz 的采樣率
  • 包含差分線路驅動器和
    CMOS 緩沖輸出
• 數字音頻接口接收器 (DIR)
  • 鎖相環 (PLL) 鎖定范圍包括介于 20kHz 到 216kHz 之間的采樣率
  • 四個差分輸入線路接收器和一個輸入多路復用器
  • 旁路多路復用器將線路驅動器輸出路由至線路驅動器和緩沖區輸出
  • 自動檢測非 PCM 音頻流（DTS CD/LD 和 IEC 61937 格式）
  • 音頻 CD Q 通道子代碼解碼和數據緩沖
  • 低抖動恢復時鐘輸出
• 用戶可選的串行主機接口： SPI™或 I²C 的 16 位調光控制
  • 提供片上寄存器和數據緩沖區的訪問權限
  • 標記條件和錯誤條件的狀態寄存器和中斷生成
  • 通道狀態和用戶數據的塊大小數據緩沖區
• 兩個音頻串行端口（端口 A 和 B）
  • 用于外部信號處理器、數據轉換器和邏輯的同步串行接口
  • 采樣率高達 216kHz 的主/從模式操作
  • 支持左對齊、右對齊和飛利浦 I2S™數據格式
  • 支持高達
    24 位的音頻數據字長
• 四個通用數字輸出
  • 通過控制寄存器實現多功能可編程性
• 超長掉電支持
  • 可以單獨禁用不使用的功能塊
• 由 1.8V 內核和 3.3V I/O 電源供電
• 小型 TQFP-48 封裝，兼容 SRC4382 和 SRC4392

2 應用

• 數字音頻錄音機和調音臺
• 適用于計算機的數字音頻接口
• 數字音頻路由器和配電系統
• 播音室設備
• DVD 和 CD 錄音機
• 環繞立體聲解碼器和 A/V 接收器
• 車載音頻系統

3 說明

DIX4192 器件是一款高度集成的 CMOS 器件，適用于專業和廣播數字音頻系統。DIX4192 將數字音頻接口接收器 (DIR) 和發送器 (DIT)、兩個音頻串行端口以及用于功能塊數據和時鐘互連的靈活分布邏輯完美結合。

DIR 和 DIT 兼容 AES3、S/PDIF、IEC 60958 和 EIAJ CP-1201 接口標準。音頻串行端口和 DIT 能夠以高達 216kHz 的采樣率運行。DIR 鎖定范圍包括介于 20kHz 到 216kHz 之間的采樣率。

1. 要了解所有可用封裝，請參閱數據表末尾的封裝選項附錄。

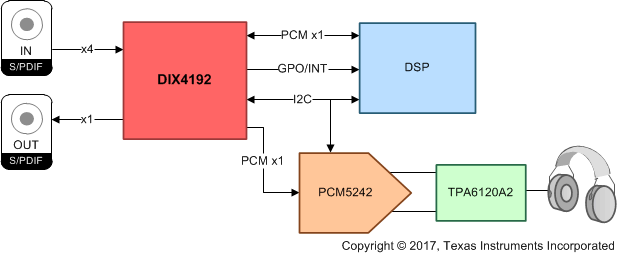

DIX4192 典型應用

4 修訂歷史記錄

Changes from E Revision (April 2016) to F Revision

• Changed f_MCLK max value From: 2.27 To: 27.7 Go

Changes from D Revision (January 2016) to E Revision

• Changed "I_IH High-level input current" MAX value From: 10 µA To: 25 µA in the Electrical Characteristics tableGo
• Changed Byte 2 in Figure 22a) Current Address Read, .. Go

Changes from C Revision (June 2006) to D Revision

• 已添加 ESD 額定值表，特性 說明部分，器件功能模式，應用和實施部分，電源相關建議部分，布局部分，器件和文檔支持部分以及機械、封裝和可訂購信息部分Go
