1 特性
- 60A 持續運行電流能力
- 1.2V/30A 下系統效率達 94.4%
- 30A 電流下功率損耗低至 2.3W
- 高頻工作（高達 1.25MHz）
- 支持強制連續傳導模式 (FCCM) 的二極管仿真模式
- 溫度補償雙向電流感測
- 模擬溫度輸出（0°C 時 600mV）
- 故障監控
- 高端短路、過流和過熱保護
- 3.3V 和 5V 脈寬調制 (PWM) 信號兼容
- 三態 PWM 輸入
- 集成型自舉二極管
- 優化了擊穿保護死區時間
- 高密度小外形尺寸無引線 (SON) 5mm x 6mm 封裝
- 超低電感封裝
- 系統優化的 PCB 封裝
- DualCool™封裝
- 符合 RoHS 標準 - 無鉛引腳鍍層
- 無鹵素
2 應用
- 多相位同步降壓轉換器
- 高頻 應用
- 高電流、低占空比 應用
- 負載點 (POL) 直流 - 直流轉換器
- 內存和圖形卡
3 說明
CSD95472Q5MC NexFET™智能功率級的設計針對高功率、高密度同步降壓轉換器中的使用進行了高度優化。這個產品集成了驅動器集成電路 (IC) 和功率金屬氧化物半導體場效應晶體管 (MOSFET) 來完善功率級開關功能。這個組合在小型 5mm x 6mm 外形尺寸封裝中產生出高電流、高效和高速切換功能。它還集成了準確電流感測和溫度感測功能，以簡化系統設計并提高準確度。此外，已對 PCB 封裝進行了優化以幫助減少設計時間并簡化總體系統設計的完成。
器件信息(1)
| 器件 | 包裝介質 | 數量 | 封裝 | 運輸 |
|---|---|---|---|---|
| CSD95472Q5MC | 13 英寸卷帶 | 2500 | SON 5 × 6mm DualCool 封裝 | 卷帶封裝 |
| CSD95472Q5MCT | 7 英寸卷帶 | 250 |
(1) 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
間隔

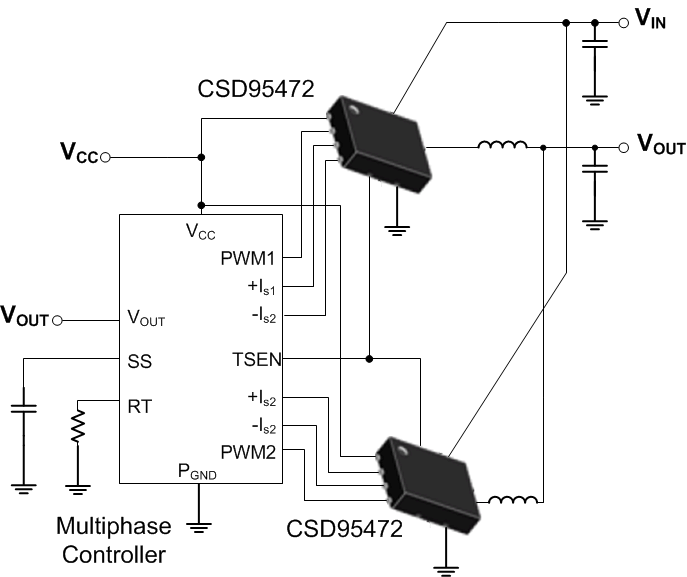

應用圖表
典型功率級效率與功率損耗
