ZHCSCW3A July 2014 – May 2017 CSD75208W1015
PRODUCTION DATA.
1 特性
- 雙路 P 通道 MOSFET
- 共源配置
- 1.5mm x 1mm 小尺寸封裝
- 柵極 - 源電壓鉗位
- 柵極靜電放電 (ESD) 保護 - 3kV
- 無鉛
- 符合 RoHS 環保標準
- 無鹵素
2 應用
- 電池管理
- 負載開關
- 電池保護
3 說明
此器件設計用于在超薄且具有出色散熱特性的超小外形尺寸封裝內提供最低的導通電阻和柵極電荷。低導通電阻與小型低厚度封裝結合在一起，使得此器件成為電池供電運行空間受限應用的 理想選擇。
頂視圖
產品概要
| TA = 25°C | 典型值 | 單位 | ||
|---|---|---|---|---|
| VDS | 漏源電壓 | -20 | V | |
| Qg | 柵極電荷總量 (-4.5V) | 1.9 | nC | |
| Qgd | 柵極電荷（柵極到漏極） | 0.23 | nC | |
| RDS(on) | 漏源 導通電阻 |
VGS = –1.8V | 100 | mΩ |
| VGS = -2.5V | 70 | mΩ | ||
| VGS = -4.5V | 56 | mΩ | ||
| RD1D2（導通） | 漏極到漏極 導通電阻 |
VGS = -1.8V | 190 | mΩ |
| VGS = -2.5V | 120 | mΩ | ||
| VGS = -4.5V | 90 | mΩ | ||
| VGS(th) | 閾值電壓 | -0.8 | V | |
訂購信息(1)
| 器件 | 數量 | 介質 | 封裝 | 出貨 |
|---|---|---|---|---|
| CSD75208W1015 | 3000 | 7 英寸卷帶 | 1.0mm × 1.5mm 晶圓級封裝 | 卷帶封裝 |
| CSD75208W1015T | 250 | 7 英寸卷帶 |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
絕對最大額定值
| TA = 25°C | 值 | 單位 | |
|---|---|---|---|
| VDS | 漏源電壓 | -20 | V |
| VGS | 柵源電壓 | -6 | V |
| ID1D2 | 持續漏極到漏極電流， TC = 25°C 時測得 |
-1.6 | A |
| 脈沖漏極到漏極電流， TC = 25°C(1) 時測得 |
–22 | A | |
| IS | 持續源引腳電流 | –3 | A |
| (1)脈沖源引腳電流 (2) | –39 | A | |
| IG | 持續柵極鉗位電流 | -0.5 | A |
| 脈沖柵極鉗位電流(1) | -7 | A | |
| PD | 功率耗散 | 0.75 | W |
| TJ， Tstg |
運行結溫和 儲存溫度范圍 |
-55 至 150 | °C |
- 最大 RθJA = 165ºC/W，脈沖持續時間 ≤ 100μs，占空比 ≤ 1%
- 兩器件并行

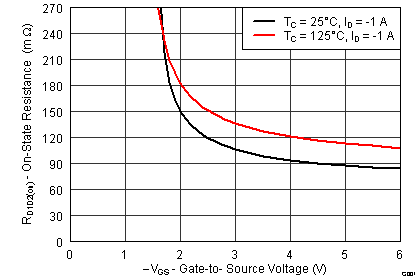

RD1D2（導通）與 VGS 間的關系 |

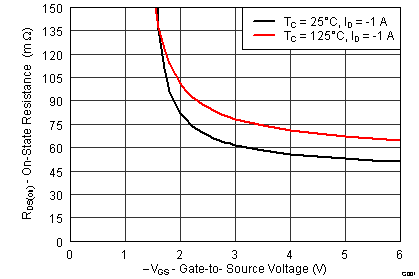

RDS(on) 與 VGS 間的關系 |
