ZHCSCN1A July 2014 – August 2014 CSD25304W1015
PRODUCTION DATA.
1 特性
- 超低 Qg 和 Qgd
- 小封裝尺寸
- 低高度（高度為 0.62mm）
- 無鉛
- 符合 RoHS 環保標準
- 無鹵素
- 芯片級封裝 (CSP) 1 x 1.5mm 晶圓級封裝
2 應用范圍
- 電池管理
- 負載開關
- 電池保護
3 說明
這款 27mΩ，20V P 通道器件設計用于在超薄且具有出色散熱特性的 1.0mm × 1.5mm 小外形封裝內提供最低的導通電阻和柵極電荷。
頂視圖
產品概要
| TA = 25°C | 典型值 | 單位 | ||
|---|---|---|---|---|
| VDS | 漏源電壓 | -20 | V | |
| Qg | 柵極電荷總量 (4.5V) | 3.3 | nC | |
| Qgd | 柵漏柵極電荷 | 0.5 | nC | |
| RDS(on) | 漏源導通電阻 | VGS = –1.8V | 65 | mΩ |
| VGS = -2.5V | 36 | mΩ | ||
| VGS = -4.5V | 27 | mΩ | ||
| VGS(th) | 電壓閥值 | -0.8 | V | |
訂購信息(1)
| 器件 | 數量 | 介質 | 封裝 | 出貨 |
|---|---|---|---|---|
| CSD25304W1015 | 3000 | 7 英寸卷帶 | 1.0mm × 1.5mm 晶圓級封裝 | 卷帶封裝 |
| CSD25304W1015T | 250 | 7 英寸卷帶 |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
最大絕對額定值
| TA = 25°C | 值 | 單位 | |
|---|---|---|---|
| VDS | 漏源電壓 | -20 | V |
| VGS | 柵源電壓 | ±8 | V |
| ID | 持續漏極電流(1) | –3.0 | A |
| IDM | 脈沖漏極電流(2) | –41 | A |
| PD | 功率耗散 | 0.75 | W |
| TJ，
Tstg |
運行結溫和 儲存溫度范圍 |
-55 至 150 | °C |
- 器件在 105ºC 溫度下運行
- RθJA 典型值 = 165°C/W，脈寬 ≤100μs，占空比 ≤1%

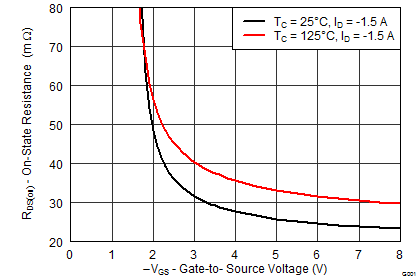

RDS(on) 與 VGS 間的關系 |

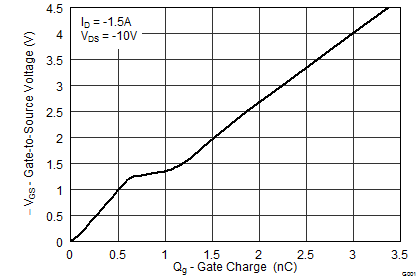

柵極電荷 |
