ZHCSGA1 May 2017 CSD22206W
PRODUCTION DATA.
封裝選項
機械數據 (封裝 | 引腳)
- YZF|9
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
1 特性
- 超低電阻
- 小尺寸封裝 1.5mm x 1.5mm
- 無鉛
- 柵極靜電放電 (ESD) 保護
- 符合 RoHS 環保標準
- 無鹵素
- 柵 - 源電壓鉗位
2 應用范圍
- 負載開關 應用范圍
- 電池管理
- 電池保護
3 說明
這款 –8V、4.7mΩ、1.5mm × 1.5mm 器件設計用于在超薄且具有出色散熱特性的超小外形尺寸封裝內提供最低的導通電阻和柵極電荷。低導通電阻與小型封裝尺寸和低高度結合在一起，使得此器件非常適合于電池供電運行的空間受限 應用。

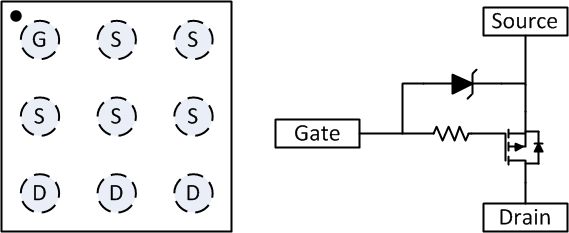

頂視圖和電路配置
產品概要
| TA = 25°C | 典型值 | 單位 | ||
|---|---|---|---|---|
| VDS | 漏源電壓 | -8 | V | |
| Qg | 柵極電荷總量 (-4.5V) | 11.2 | nC | |
| Qgd | 柵極電荷（柵極到漏極） | 1.8 | nC | |
| RDS(on) | 漏源導通電阻 | VGS = -2.5V | 6.8 | mΩ |
| VGS = -4.5V | 4.7 | |||
| VGS(th) | 閾值電壓 | -0.7 | V | |
器件信息
| 器件 | 數量 | 包裝介質 | 封裝 | 運輸 |
|---|---|---|---|---|
| CSD22206W | 3000 | 7 英寸卷帶 | 1.50mm × 1.50mm 晶圓級球狀引腳柵格陣列 (BGA) 封裝 |
卷帶封裝 |
| CSD22206WT | 250 |
絕對最大額定值
| TA = 25°C | 值 | 單位 | |
|---|---|---|---|
| VDS | 漏源電壓 | -8 | V |
| VGS | 柵源電壓 | -6 | V |
| ID | 持續漏極電流(1) | -5 | A |
| 脈沖漏極電流(2) | –108 | A | |
| PD | 功率耗散 | 1.7 | W |
| TJ， Tstg |
工作結溫， 儲存溫度 |
-55 至 150 | °C |
- 器件在 105ºC 溫度下運行.
- 典型 RθJA = 75°C/W（安裝于具有最大銅安裝區域的 FR4 材料），脈寬 ≤ 100μs，占空比 ≤ 1%。

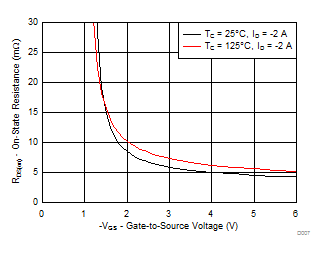

RDS(on) 與 VGS 對比 |

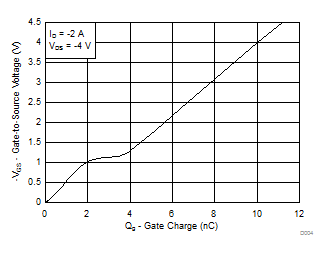

柵極電荷 |
