ZHCSDG9 March 2015 CSD22204W
PRODUCTION DATA.
1 特性
- 低電阻
- 小尺寸封裝 1.5mm x 1.5mm
- 無鉛
- 柵極靜電放電 (ESD) 保護
- 符合 RoHS 環保標準
- 無鹵素
- 柵 - 源電壓鉗位
2 應用范圍
- 電池管理
- 電池保護
- 負載開關應用
3 說明
這款 –8V、8.2mΩ、1.5mm × 1.5mm 器件設計用于在超薄且具有出色散熱特性的超小外形尺寸封裝內提供最低的導通電阻和柵極電荷。 低導通電阻與小型封裝尺寸和超薄特性結合在一起，使得此器件非常適合于電池供電運行的空間受限應用。

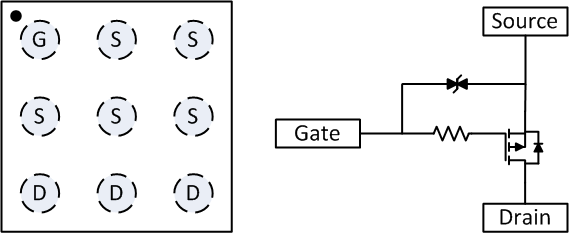

頂視圖和電路配置
產品概要
| TA = 25°C | 典型值 | 單位 | ||
|---|---|---|---|---|
| VDS | 漏源電壓 | -8 | V | |
| Qg | 柵極電荷總量 (-4.5V) | 18.9 | nC | |
| Qgd | 柵極電荷（柵極到漏極） | 4.2 | nC | |
| RDS(on) | 漏源導通電阻 | VGS = -2.5V | 11.5 | mΩ |
| VGS = -4.5V | 8.2 | mΩ | ||
| VGS(th) | 閾值電壓 | -0.7 | V | |
訂購信息(1)
| 器件 | 數量 | 介質 | 封裝 | 出貨 |
|---|---|---|---|---|
| CSD22204W | 3000 | 7 英寸卷帶 | 1.5mm x 1.5mm 晶圓級球狀引腳柵格陣列 (BGA) 封裝 | 卷帶封裝 |
| CSD22204WT | 250 | 7 英寸卷帶 |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
最大絕對額定值
| TA = 25°C | 值 | 單位 | |
|---|---|---|---|
| VDS | 漏源電壓 | -8 | V |
| VGS | 柵源電壓 | -6 | V |
| ID | 持續漏極電流(1) | -5 | A |
| 脈沖漏極電流(2) | -80 | A | |
| PD | 功率耗散 | 1.7 | W |
| TJ， Tstg |
運行結溫和 儲存溫度范圍 |
-55 至 150 | °C |
- 器件在 105ºC 溫度下運行。
- RθJA 典型值 = 75°C/W，脈寬 ≤ 100μs，占空比 ≤ 1%.

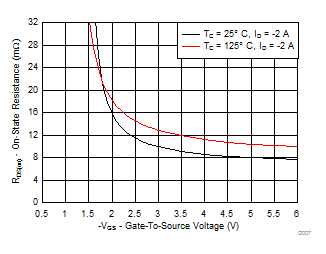

RDS(on) 與 VGS 間的關系 |

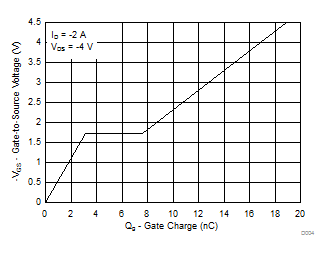

柵極電荷 |
